VW GOLF 6세대 1.6 TDI 2012년식 뒷도어 스텝램프 장착을 했습니다.
제품을 받은지는 좀 되었는데 차일피일 미루다 작업했습니다.
아래사진은 알리에서 구입한 배선과 스텝 라이트입니다..
왼쪽 뒷도어부터 시작합니다....

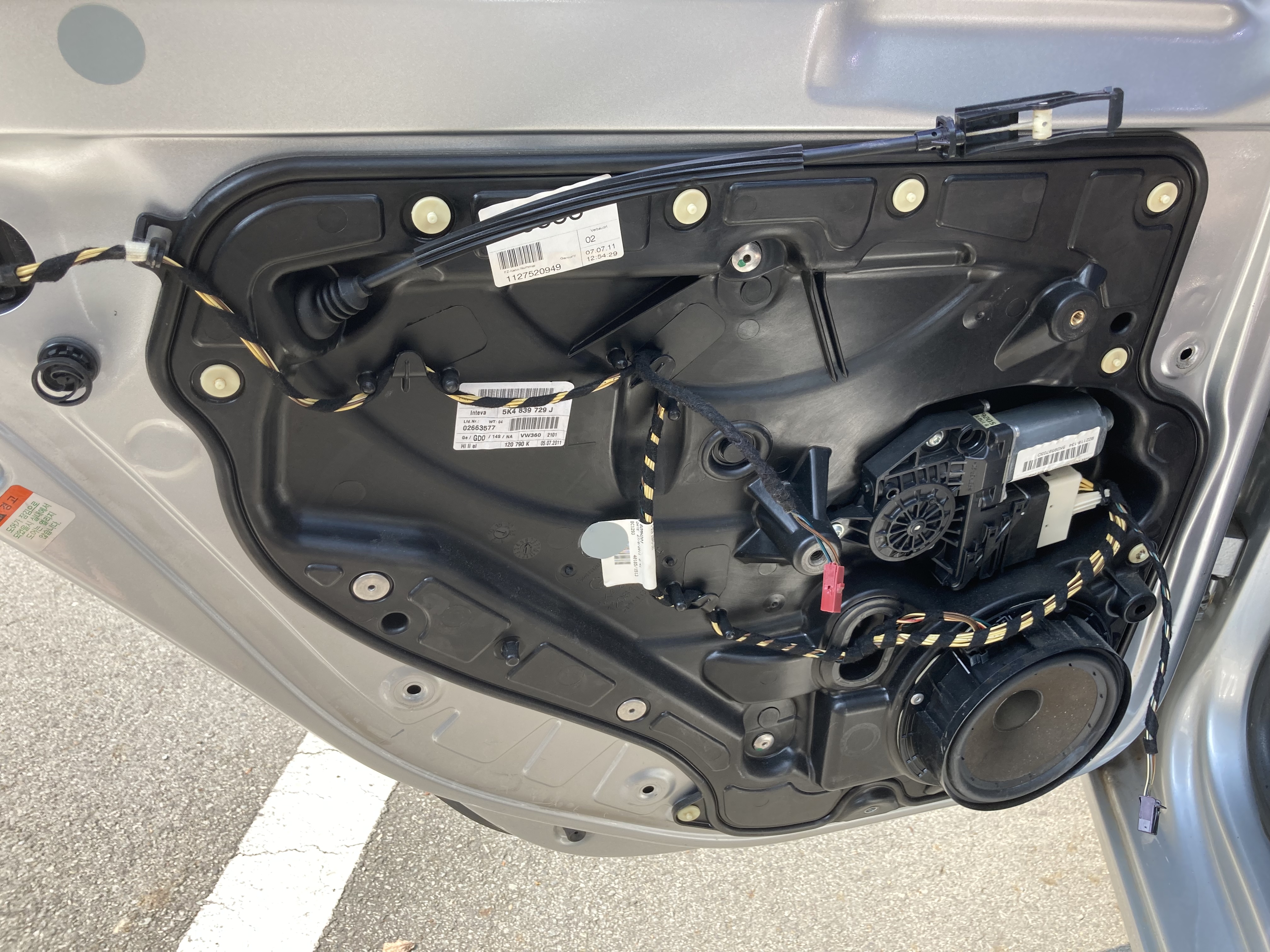

일단 도어판넬을 분리한사진입니다.
이제 윈도우 모터에서 배선을 분리해야 겠죠...
분리한 배선 잭입니다.
4번과 14번 핀이 도어 스쳅램프의 배선연결부분입니다.
4번은 + 14은 - 입니다.
램프배선을 잭에 연결후의 사진입니다....
외쪽 도어는 완료..사진을 별로 못찍었네요...
이제 오른쪽 뒷도어입니다...

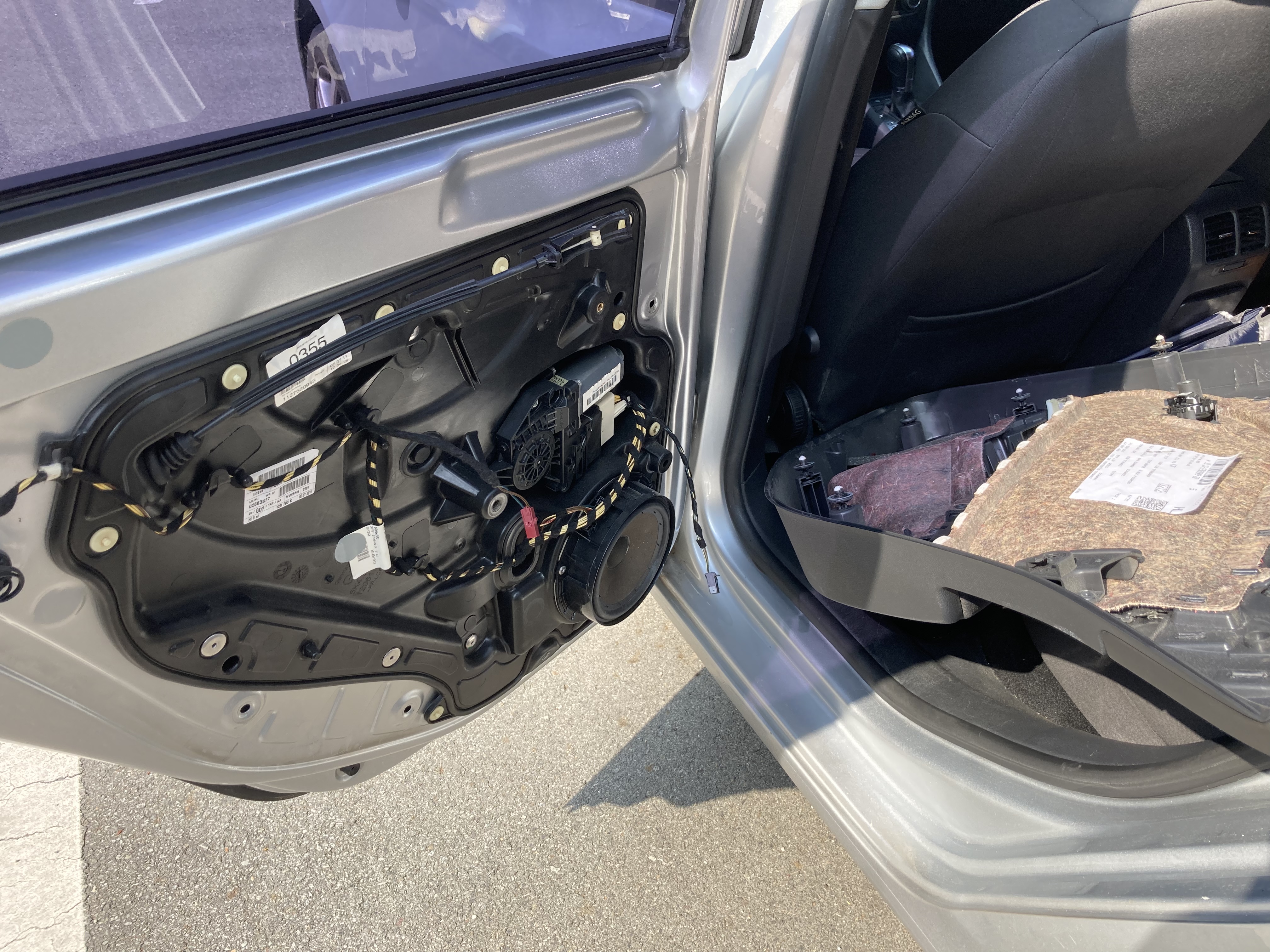

도어 내장재를 분리한 후의 사진입니다.
윈도모터모듈에서 배선을 분리
역시 4,14번에 +,_선을 체결해주었습니다.
아래 잭의 상단 오른쪽 부터 1번입니다...
핀이 정상적으로 체결되었나 확인합니다....

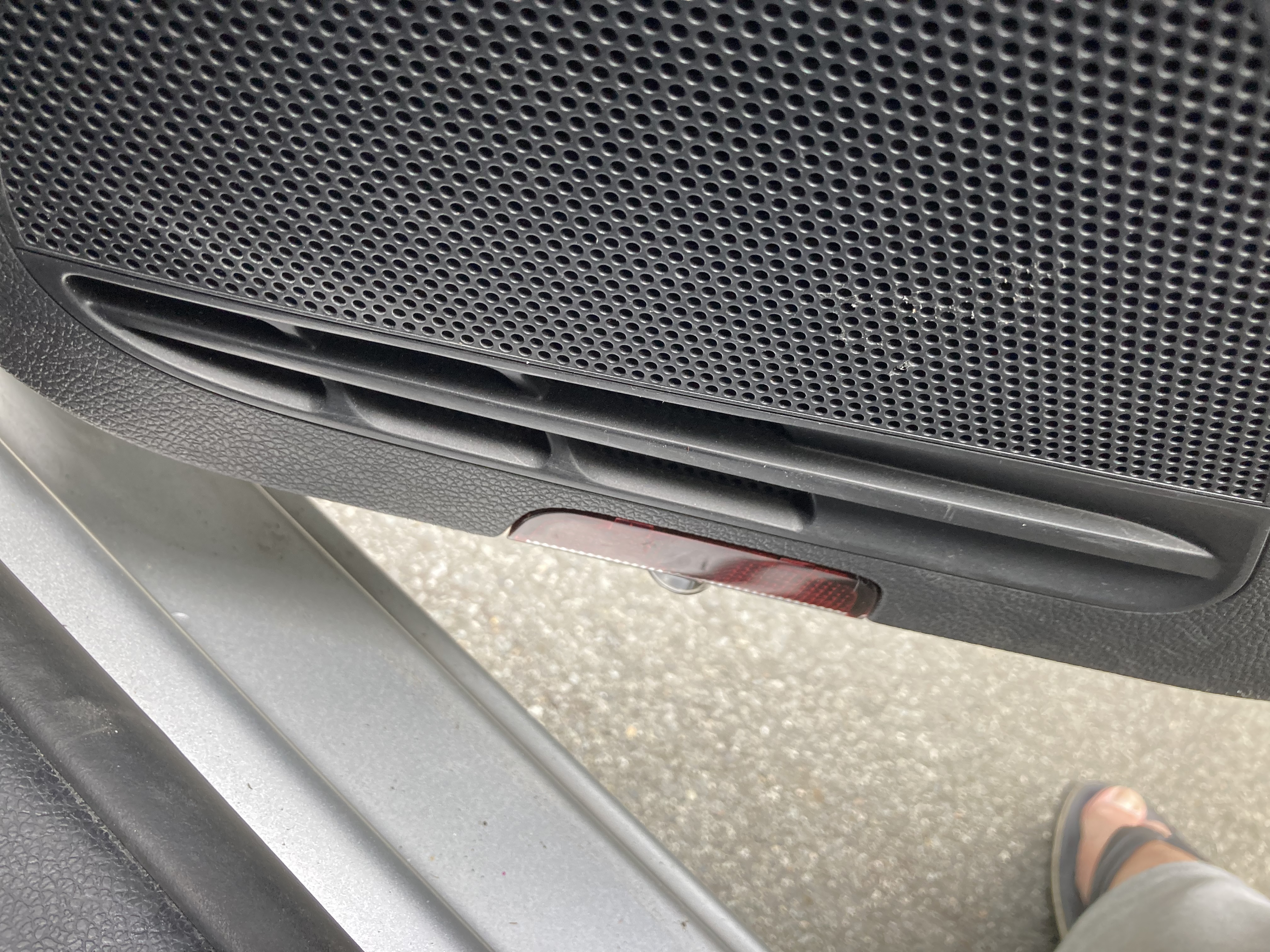

내장재를 장착하고 램프를 장착한 사진입니다....
이제 코딩만 남았습니다....
VCDS로 코딩을 해줍니다.....

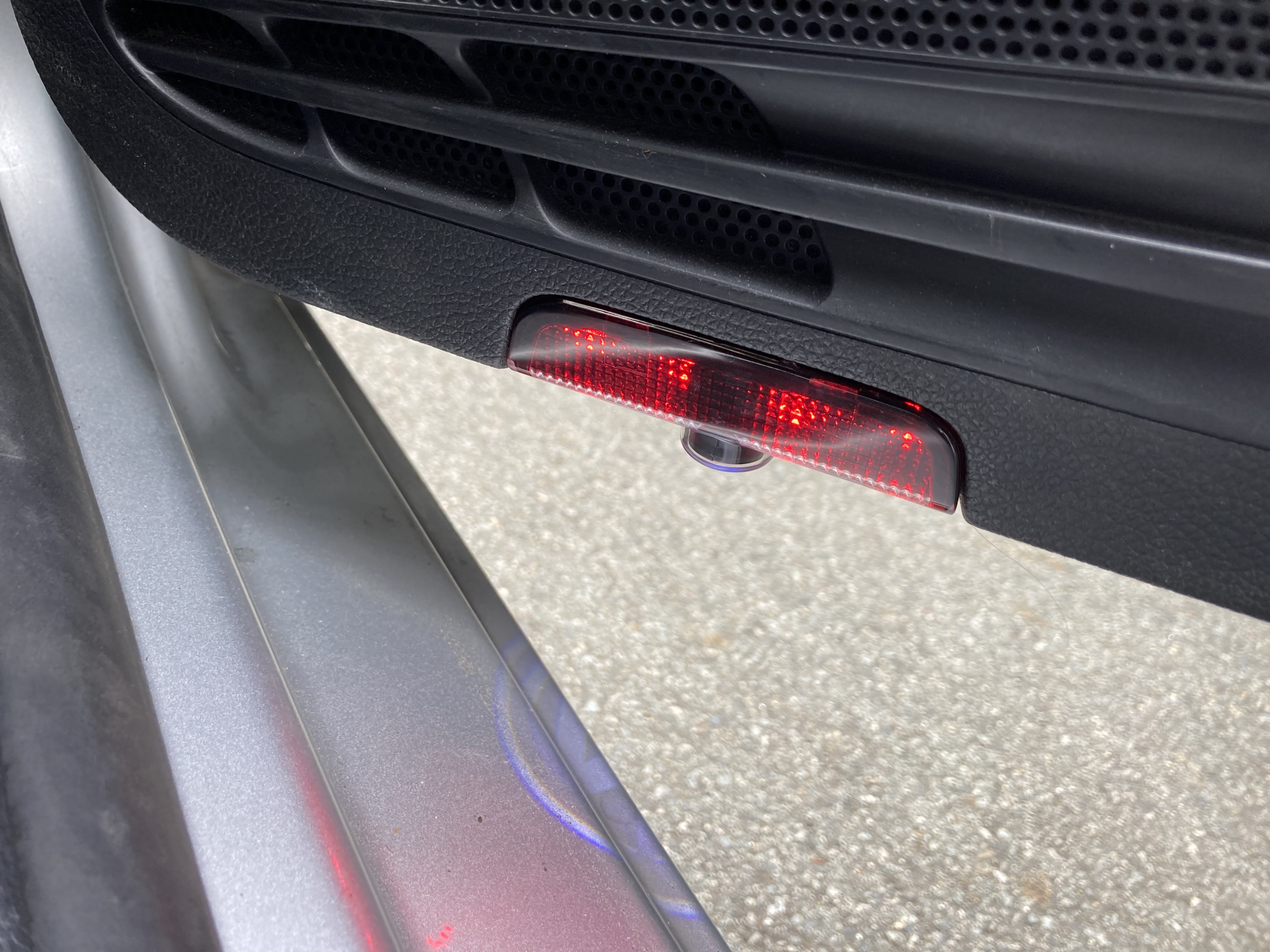

코딩을 마치고 점등 확인합니다....
점등이 잘됩니다.....
