폭스바겐 골프6세대 1.6TDI 2012년식 흡기 세정 3탄 DIY



폭스바겐 골프6세대 1.6TDI 2012년식 흡기 매니폴드 세정 마무리중입니다.

오늘은 흡기 매니폴드 세정을 했습니다...

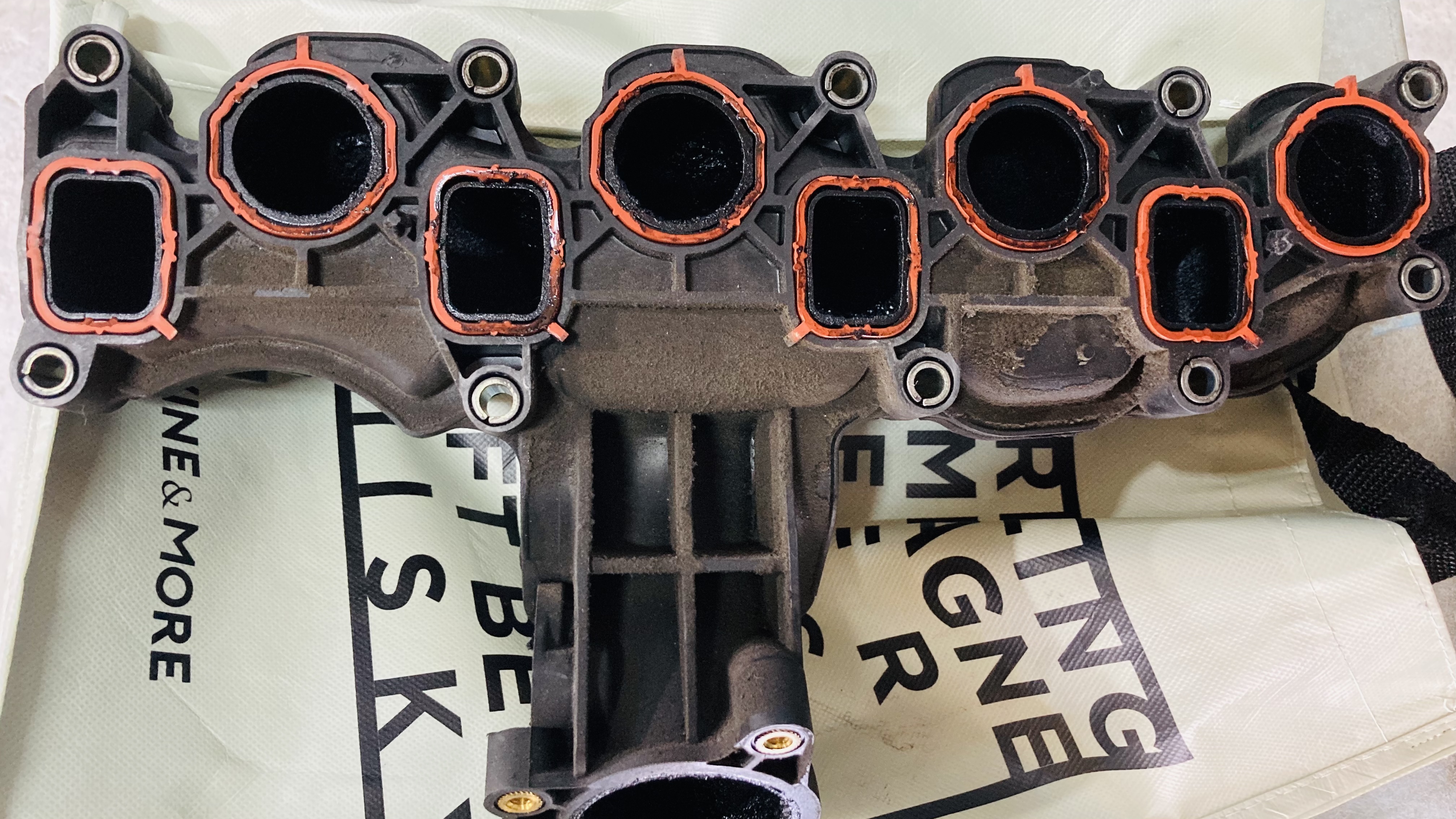

흡기 세정전 사진입니다...

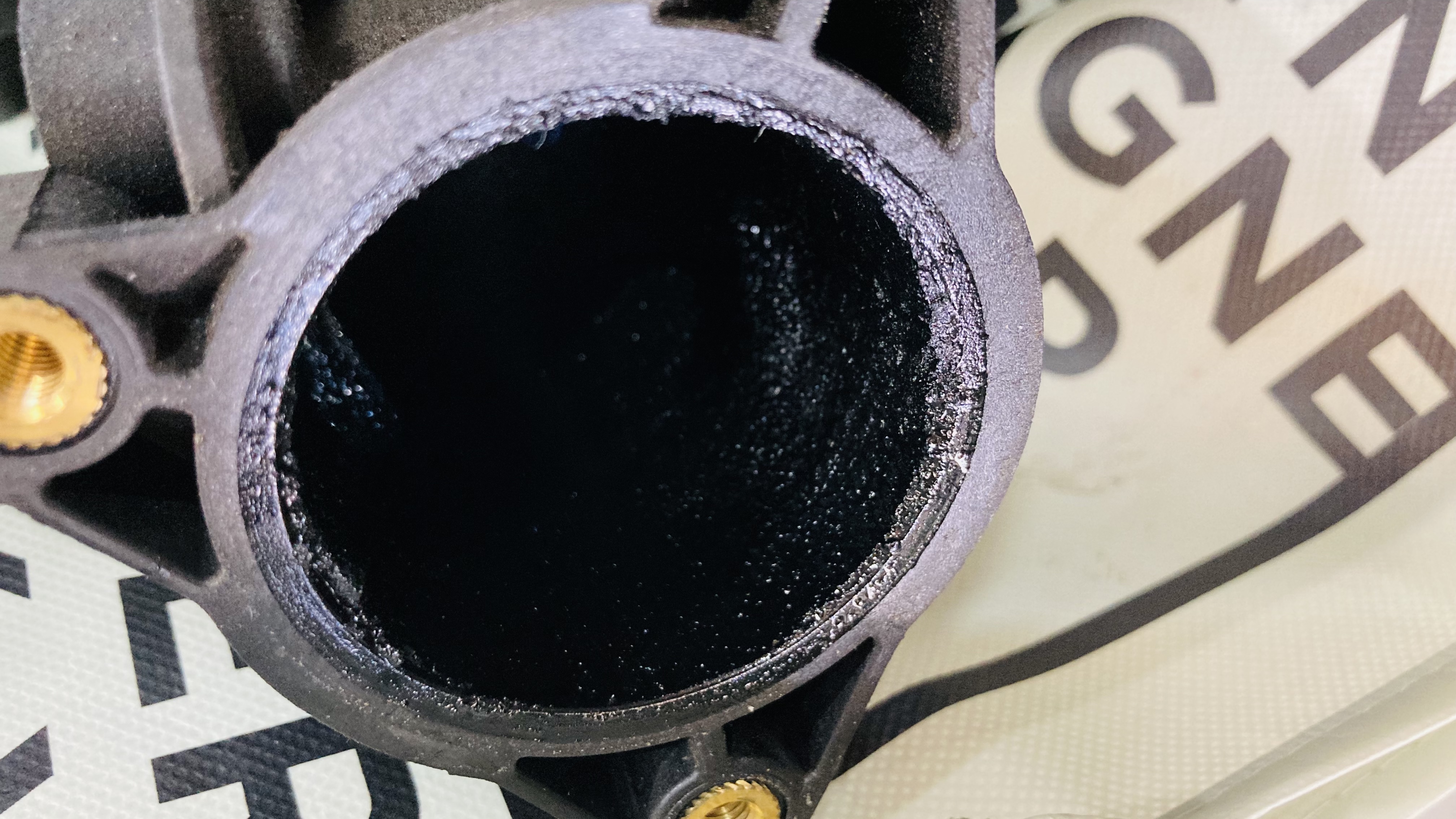

쓰로틀 연결되는 부분의 카본양입니다...

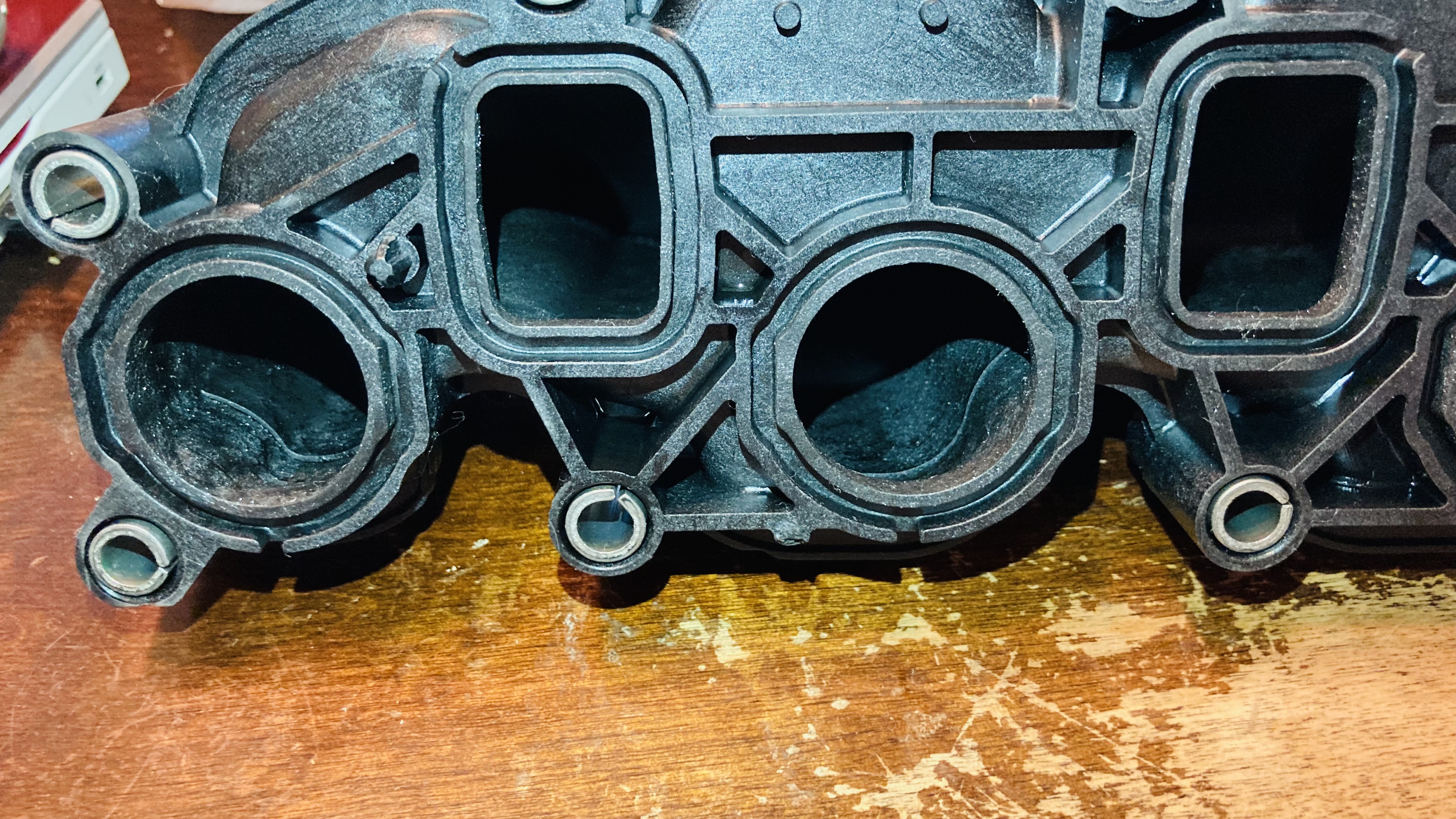

흡기포트 부분입니다.

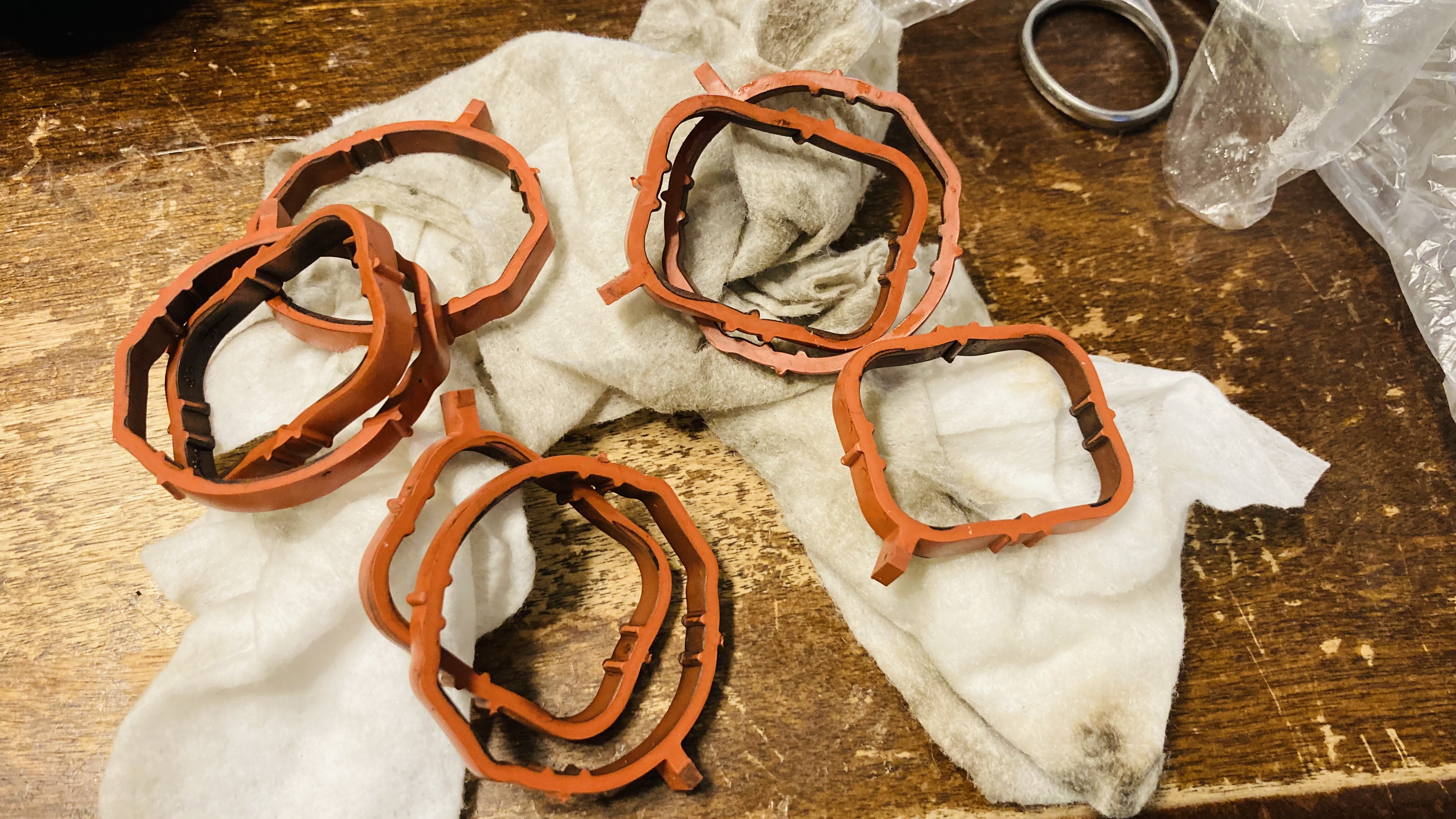

흡기가스켓 제거하고 세정을 시작합니다.



세정과정에는 사진이 없습니다....

카본등의 오염으로 사진 찍기가 어렵습니다...

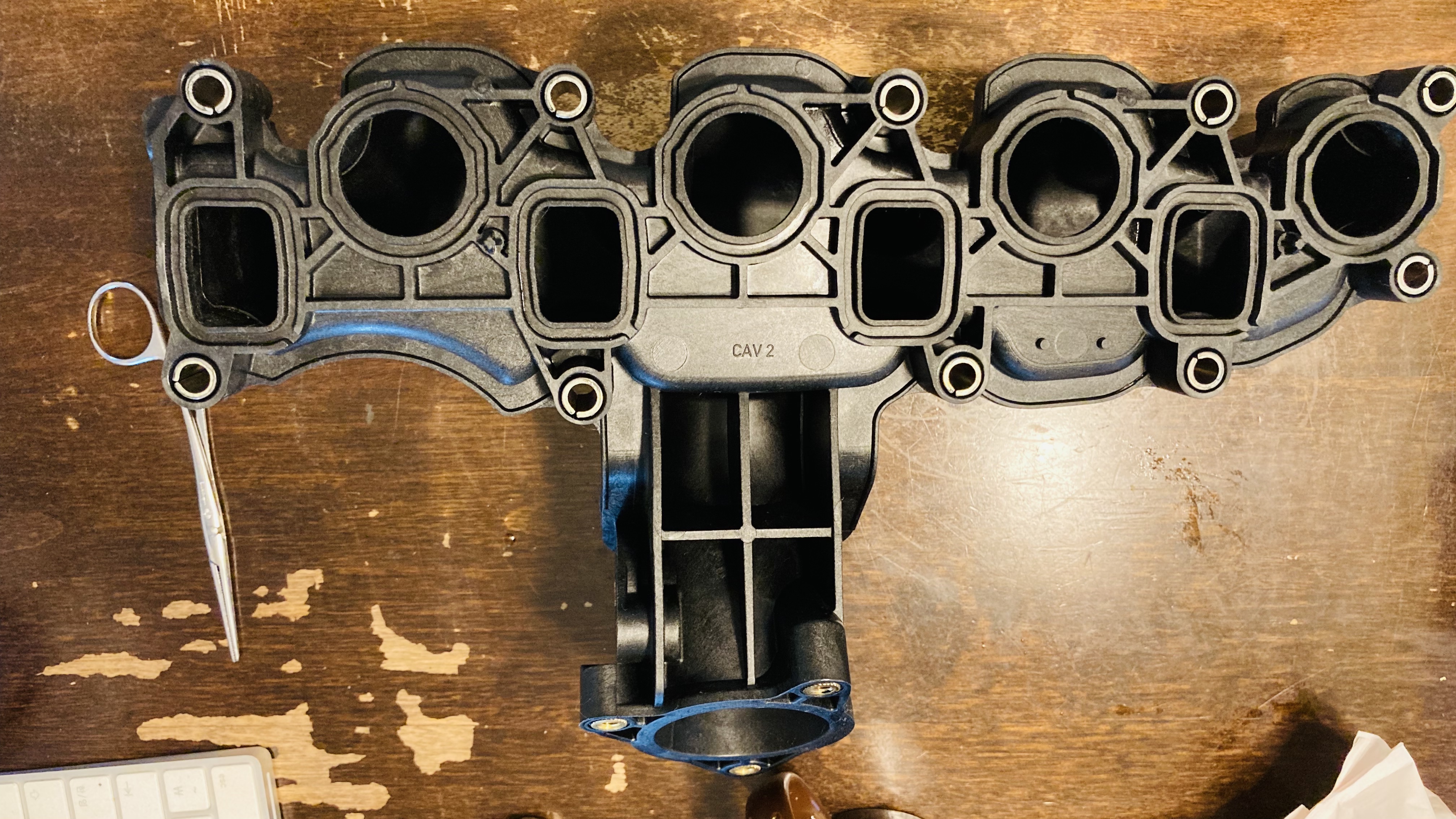

세정을 마친 흡기 매니폴드입니다.

흡기포트부분입니다.

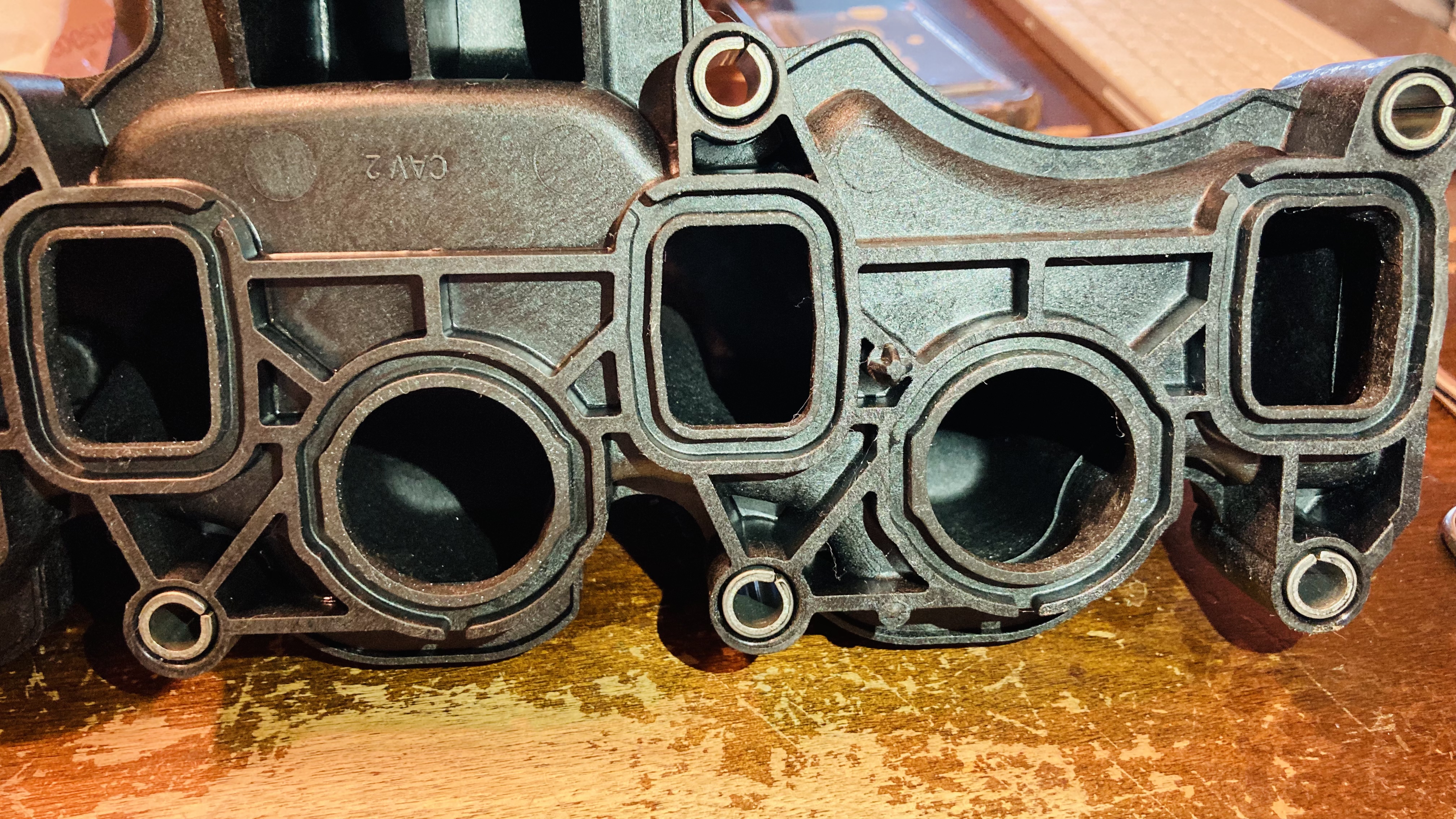

흡기포트 세정후 사진입니다.

흡기포트 사진2번입니다.

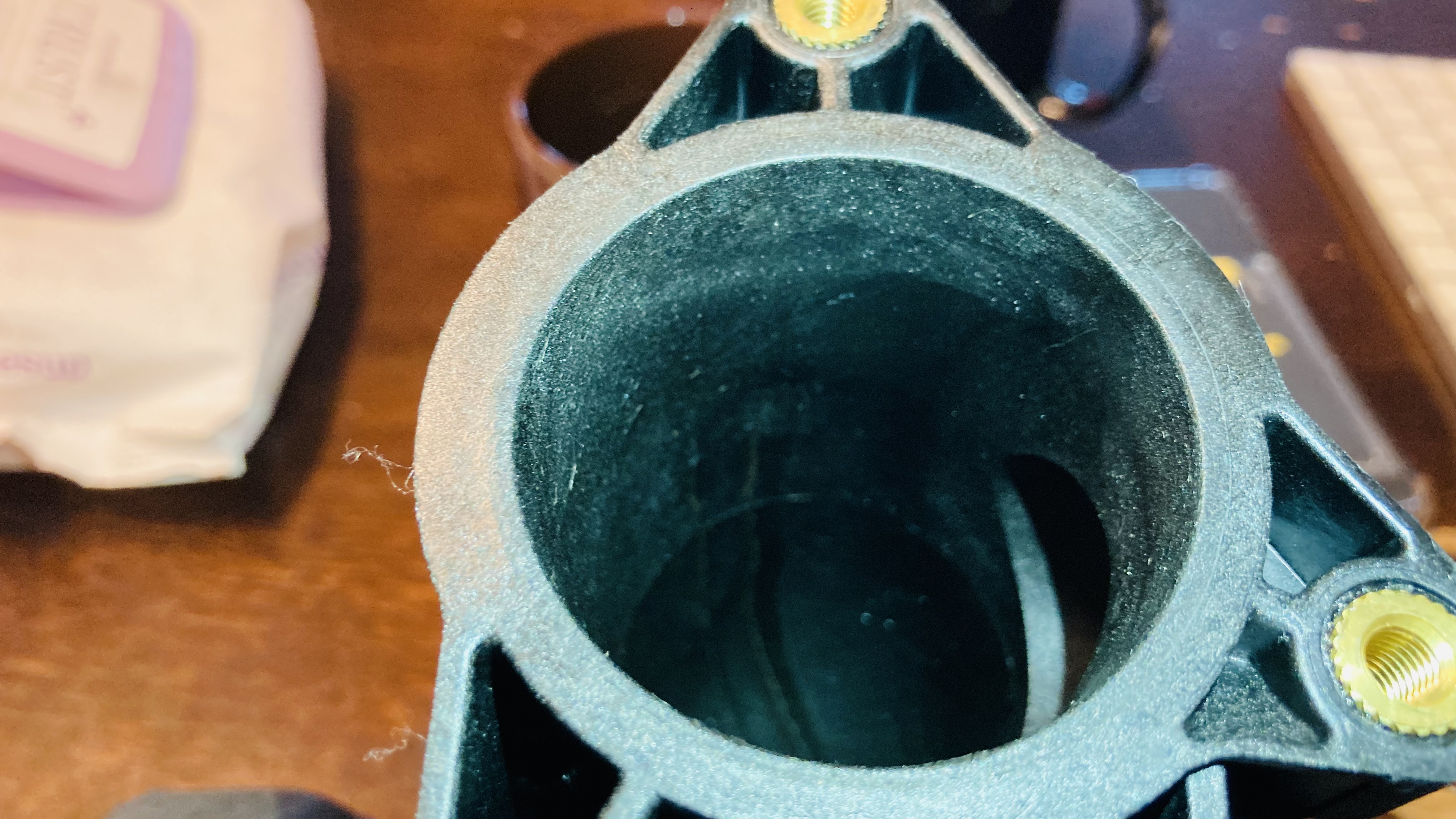

쓰로틀 연결되는 포트입니다....깨끗하죠.

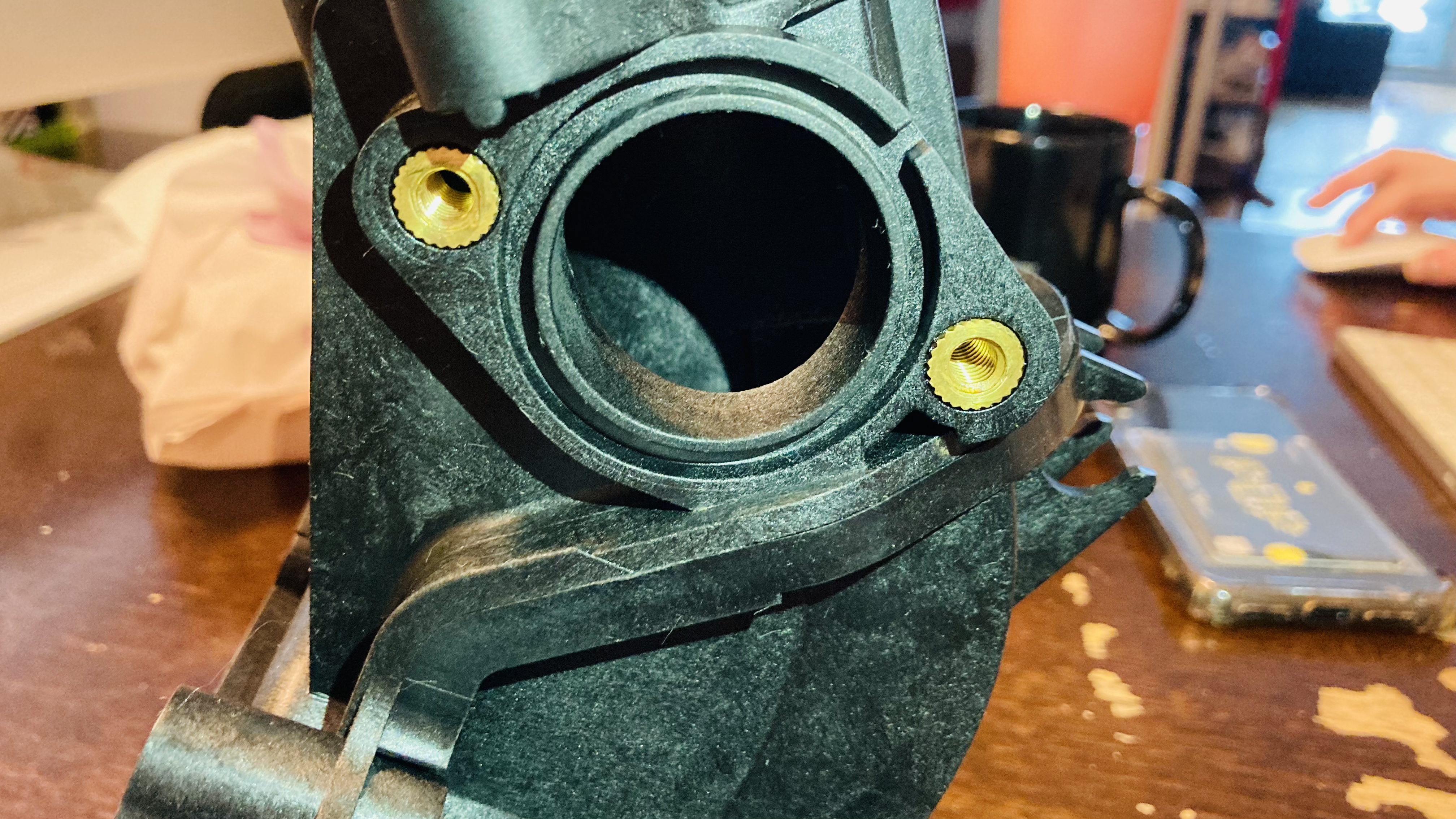

EGR 파이프의 Pipe Union열결 포트 부분입니다.

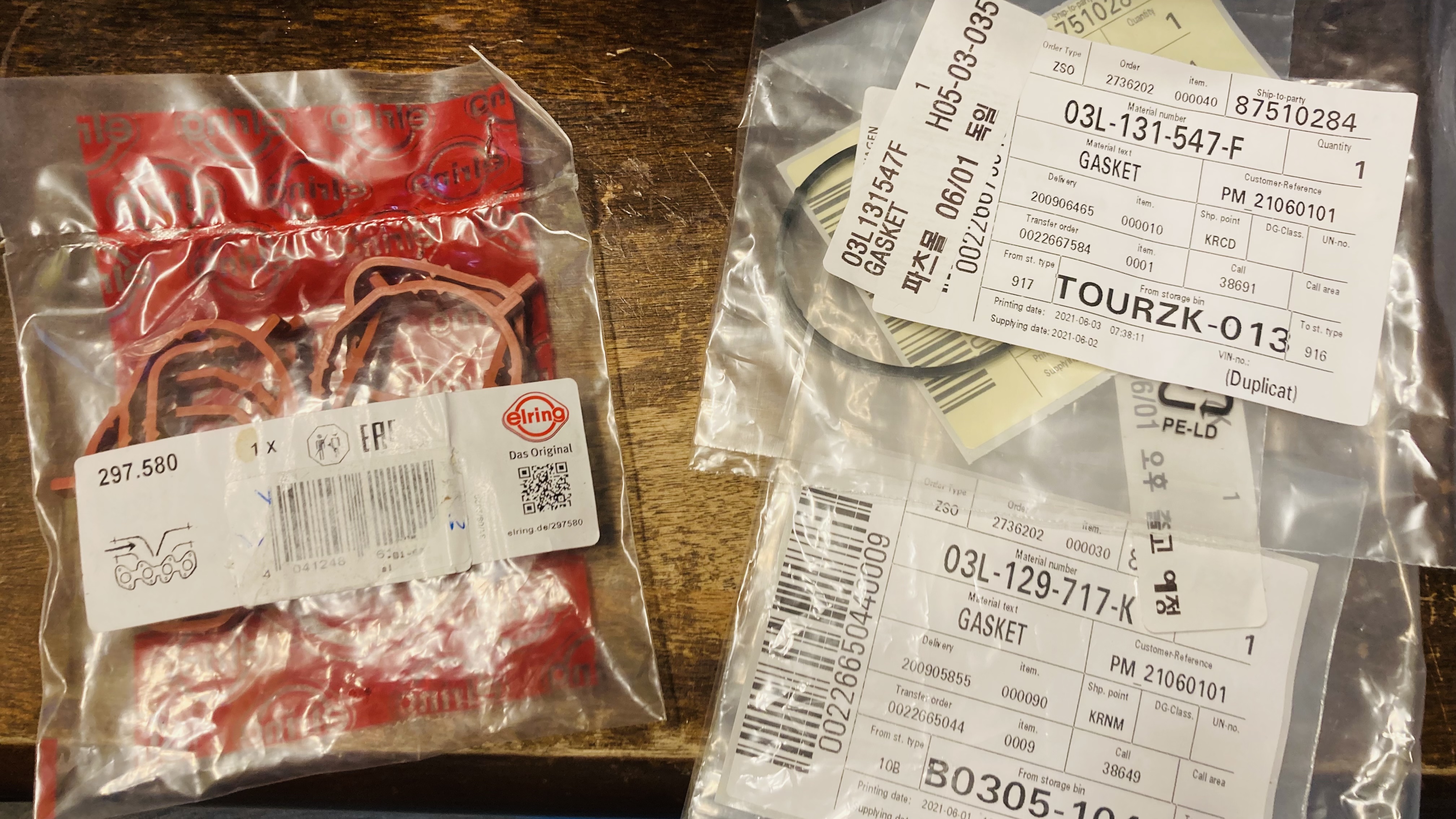

가스켓을 신품을 장착해줍니다....

모두 정품을 구입했지만 ering사 제품도 남아있어 흡기매니폴트가스켓은 Ering사제품으로 나머지 가스켓 실링은 정품으로 장착했습니다.

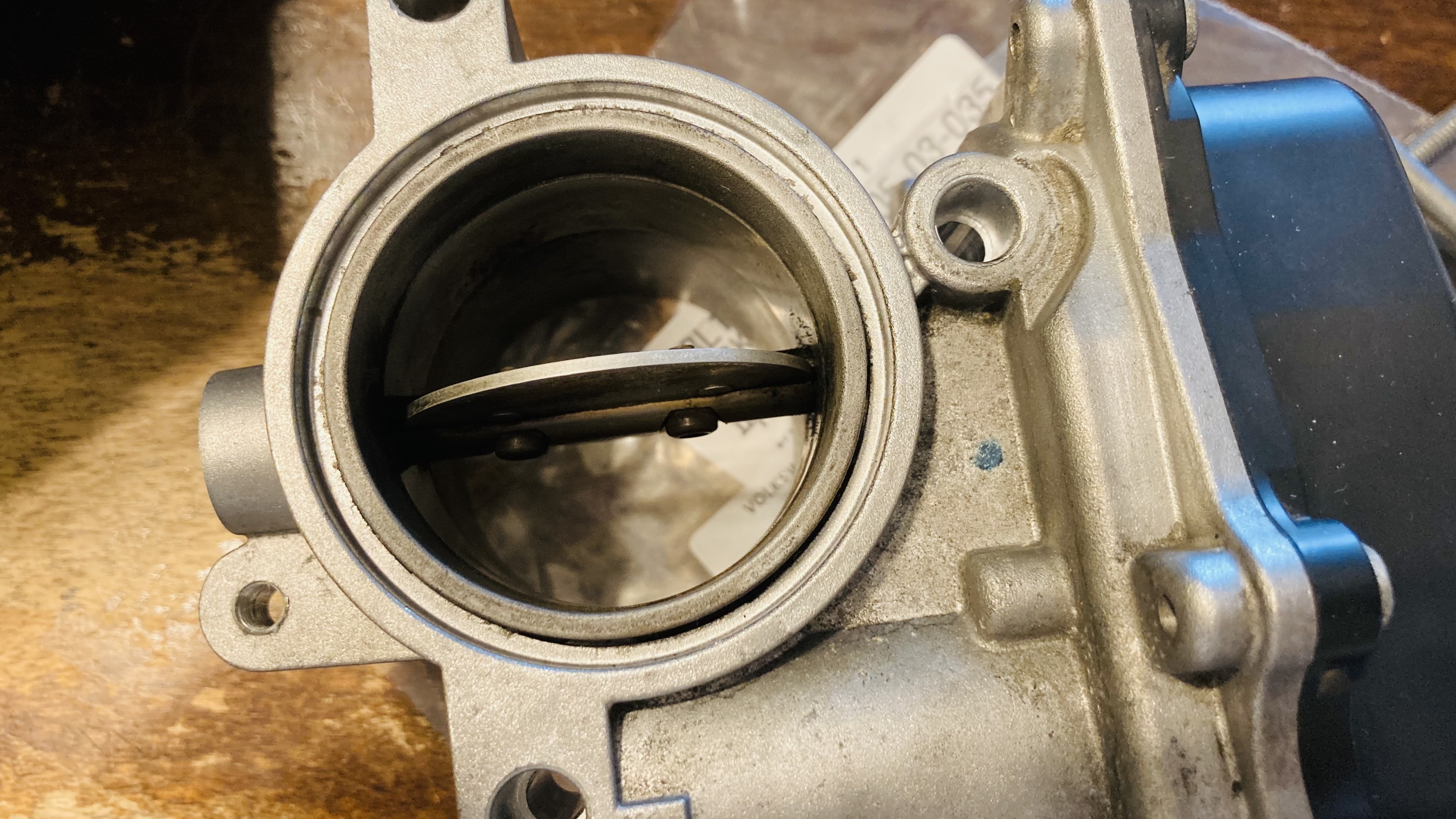

쓰로틀 가스켓 실링 장착전

가스켓 실링 장착후

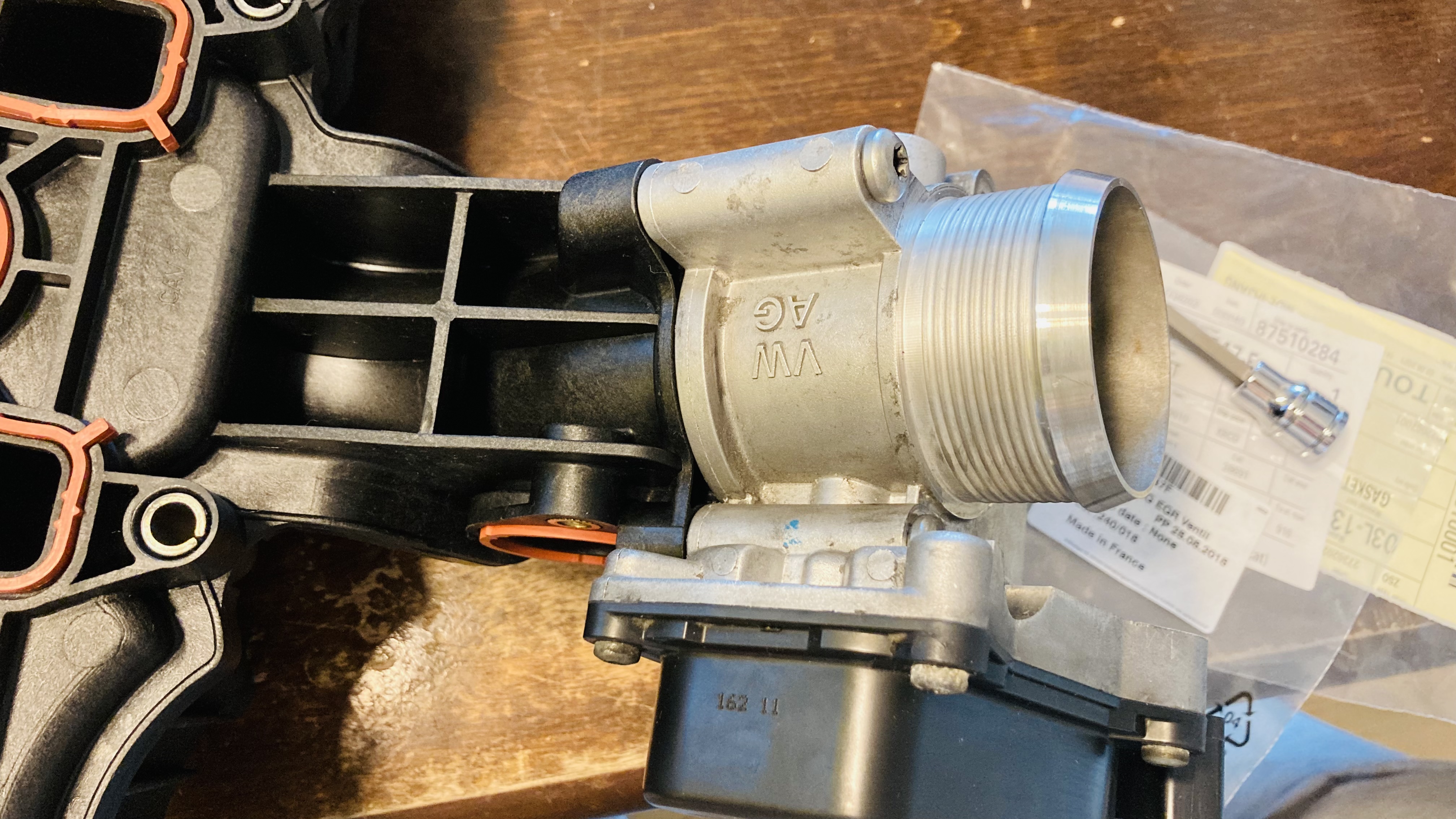

흡기매니폴드에고 가스텟을 장착하고 쓰로틀을 흡기 매니폴드에 장착중입니다..

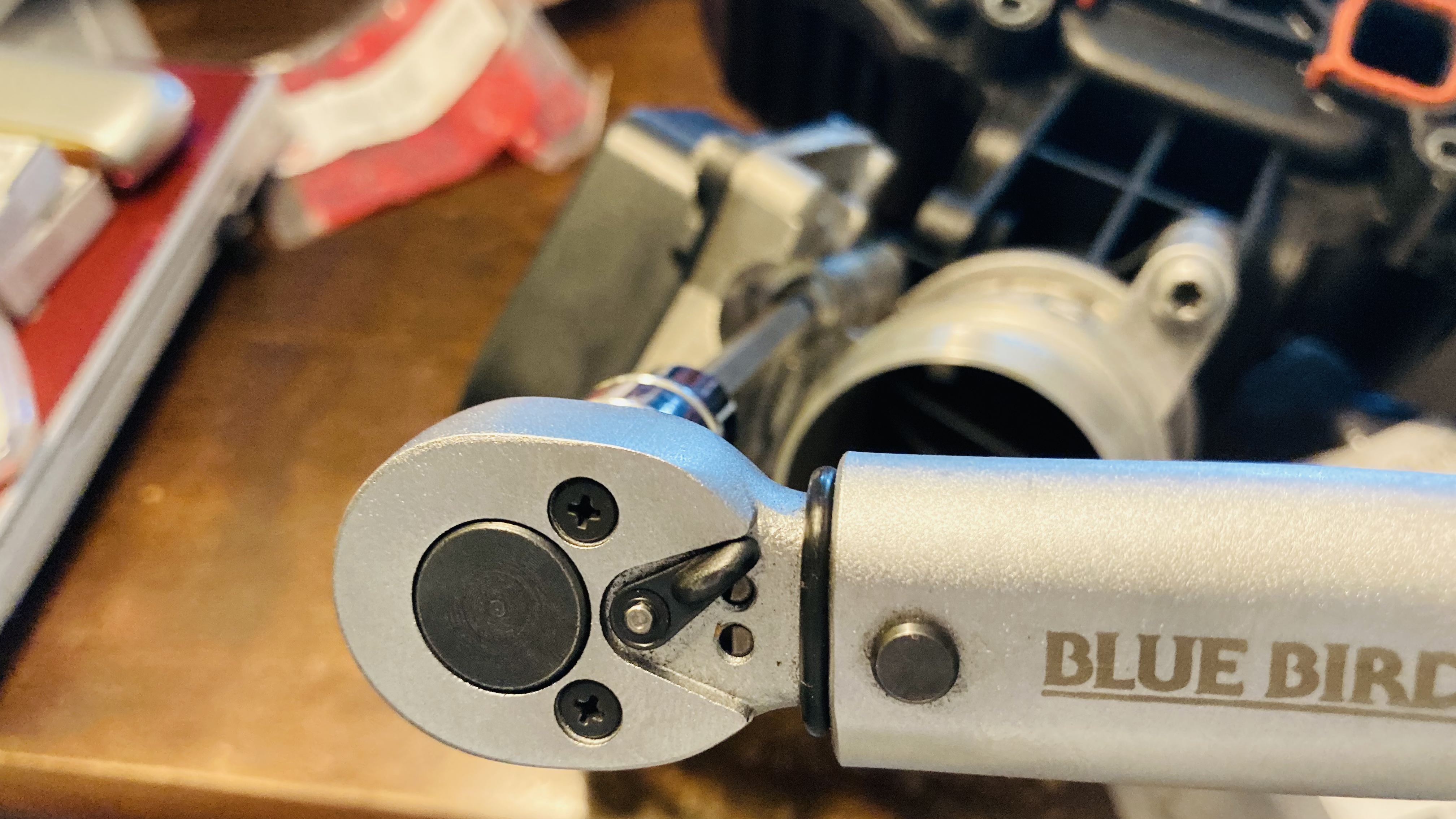

조임은 규정인 8Nm로 체결하였습니다.

쓰로틀 장착하고 EGR Pipe Union가스켓을 장착..

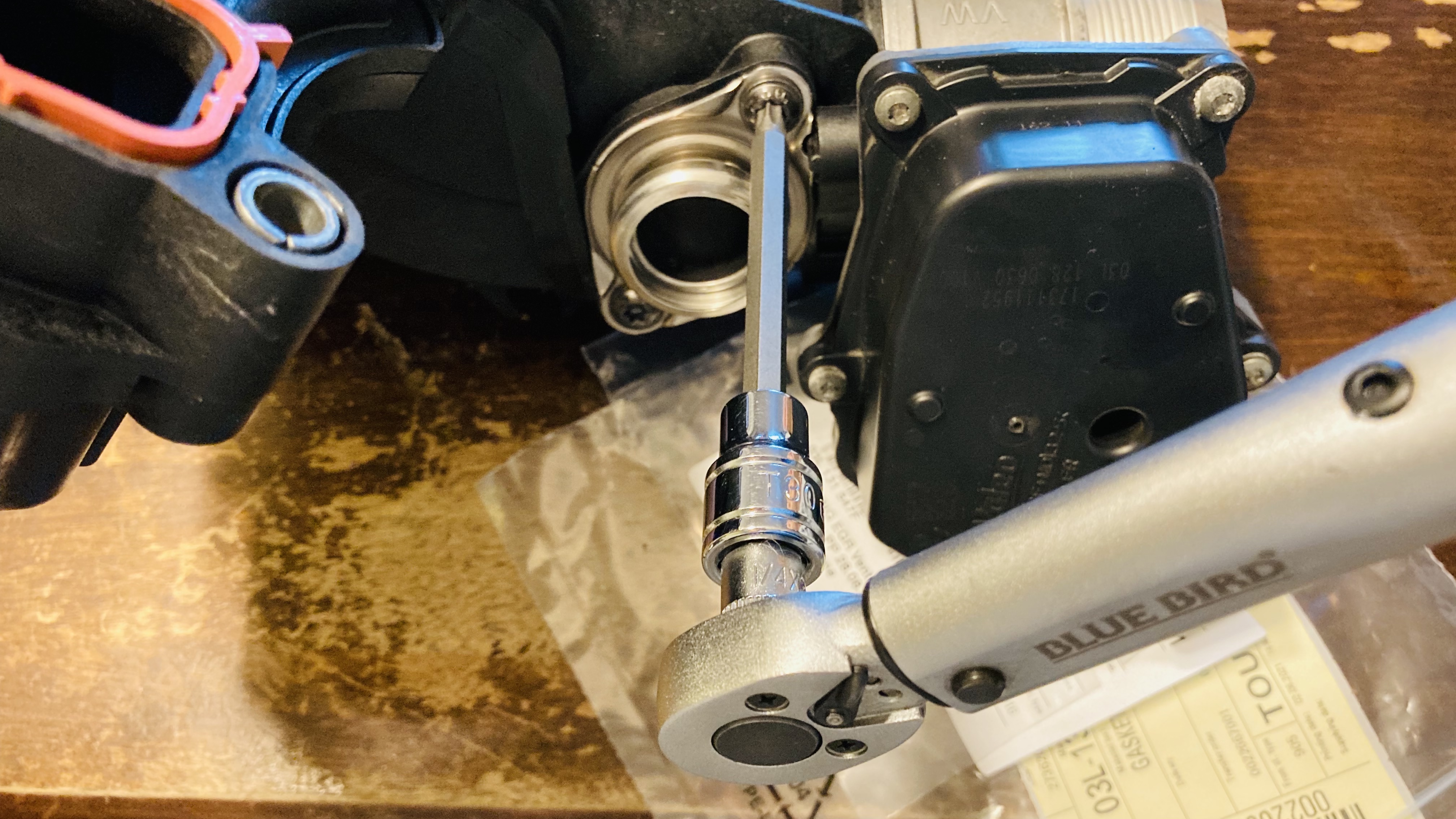

EGR Pipe Union을 규정토크 8Nm로 체결중입니다.

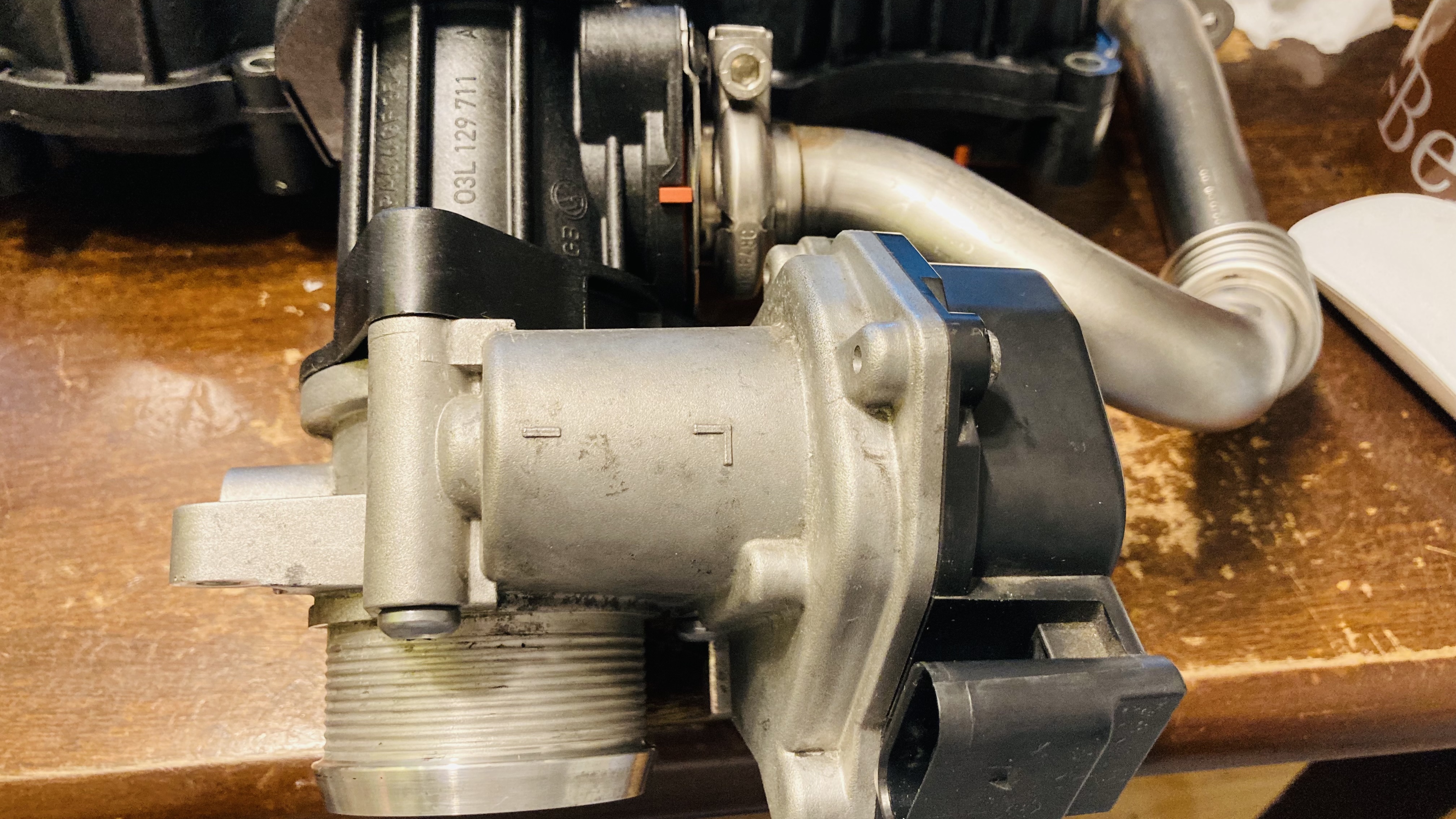

모두 장착하고 쓰로틀과 EGR 파이프 연결 완료사진입니다.

EGR pipe Union과 파이프 조임쇠 나사는 완전 체결 하지 않았습니다.

실차에 장착후 최종으로 조여 주어야 EGR pipe를 안전하게 체결할수 있어 나중에...

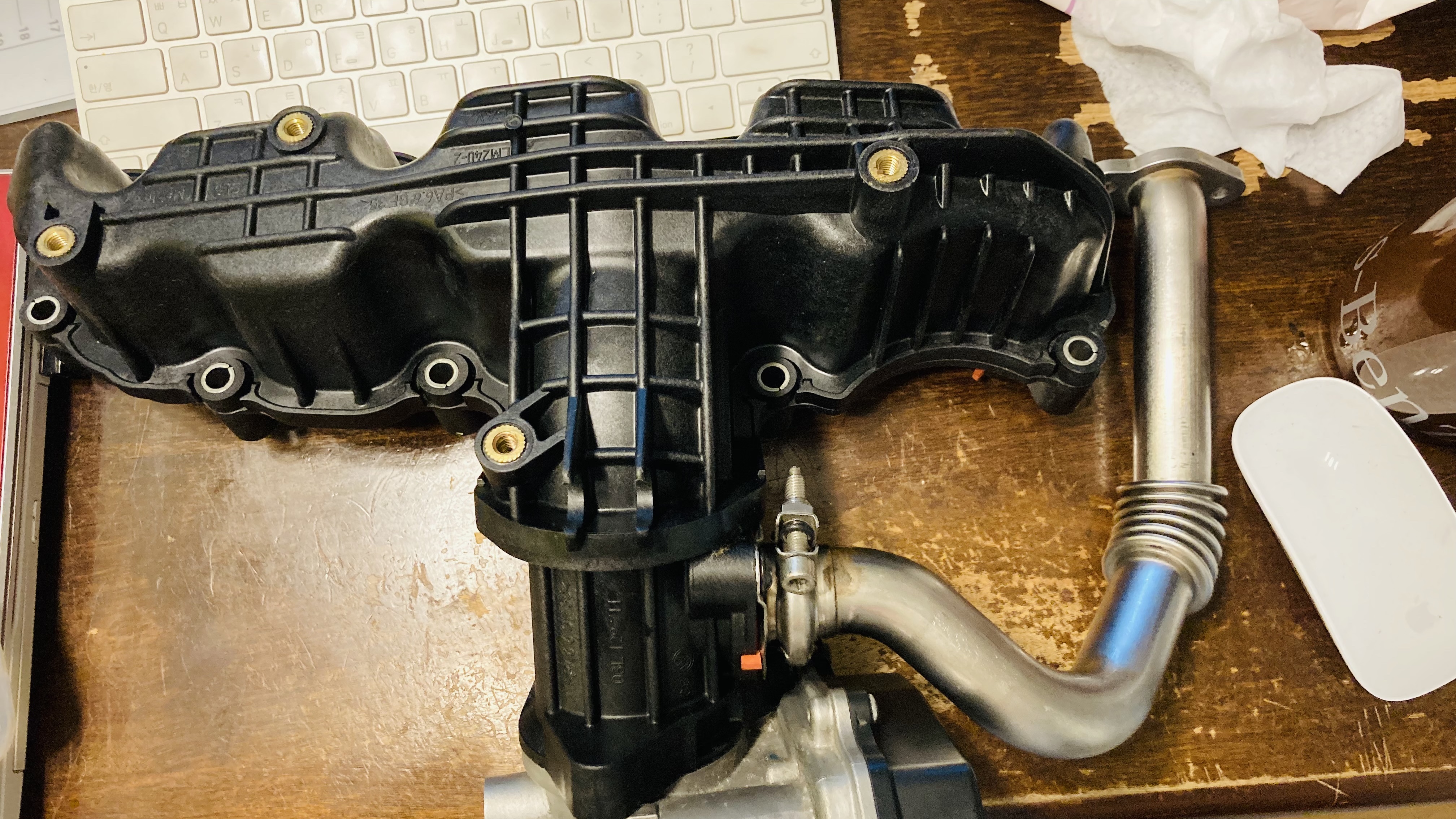

실차 장착전 마무리 된 사진입니다.

이제 차에 장착하는 일만 남았네요...
