VW GOLF 6 1.6TDI 12년식 CCS설치 DIY



폭스바겐 골프 1.6 TDI 12년식에 CCS(Cruise Control System)을 장착해주었습니다..

장거리 운행시 cruise control이 없으니 불편하더라구요...

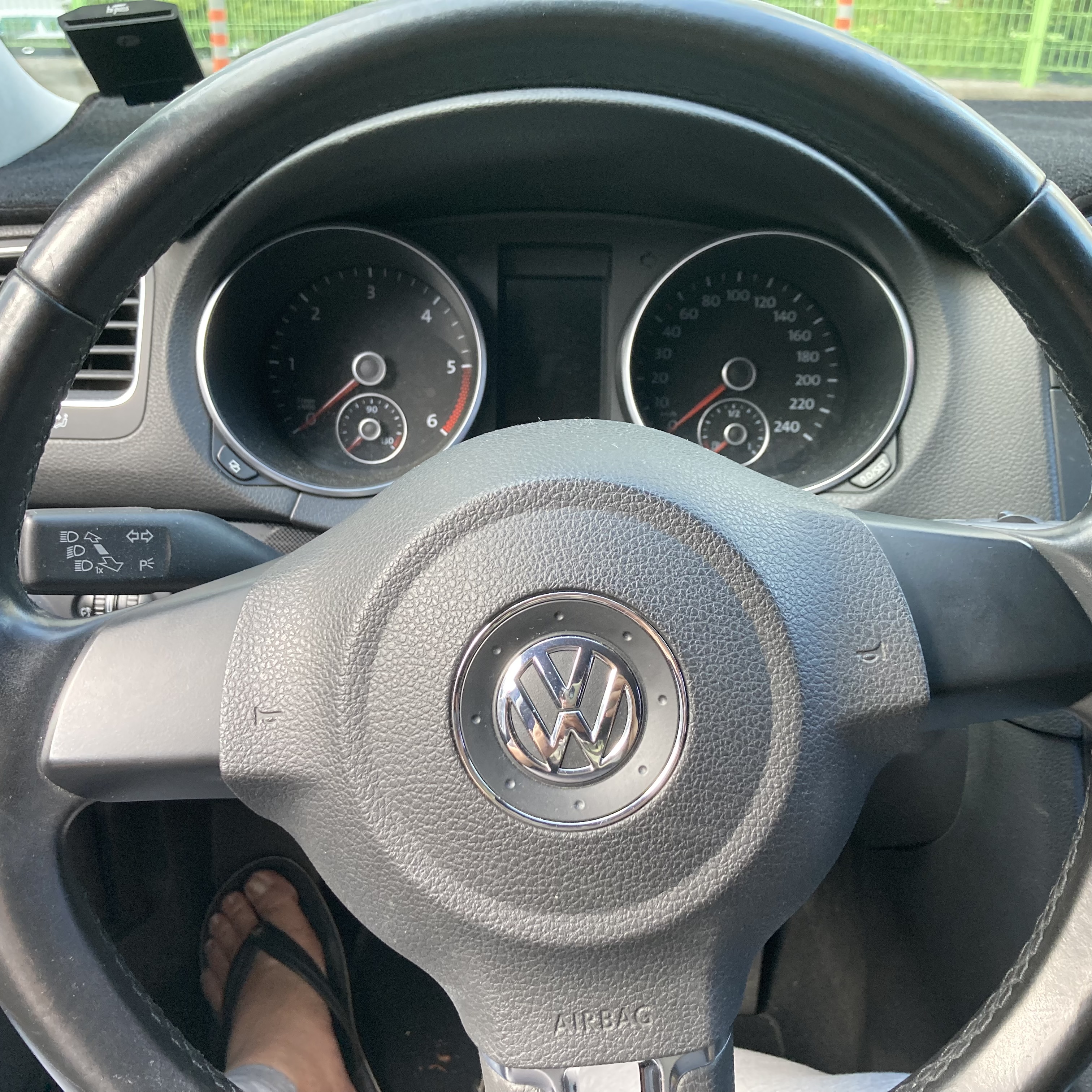

먼저 스티어링휠에서 에어백을 제거합니다.

제거방식은 다아실것이라 생각하여 사진 및 설명을 하지 않겠습니다.

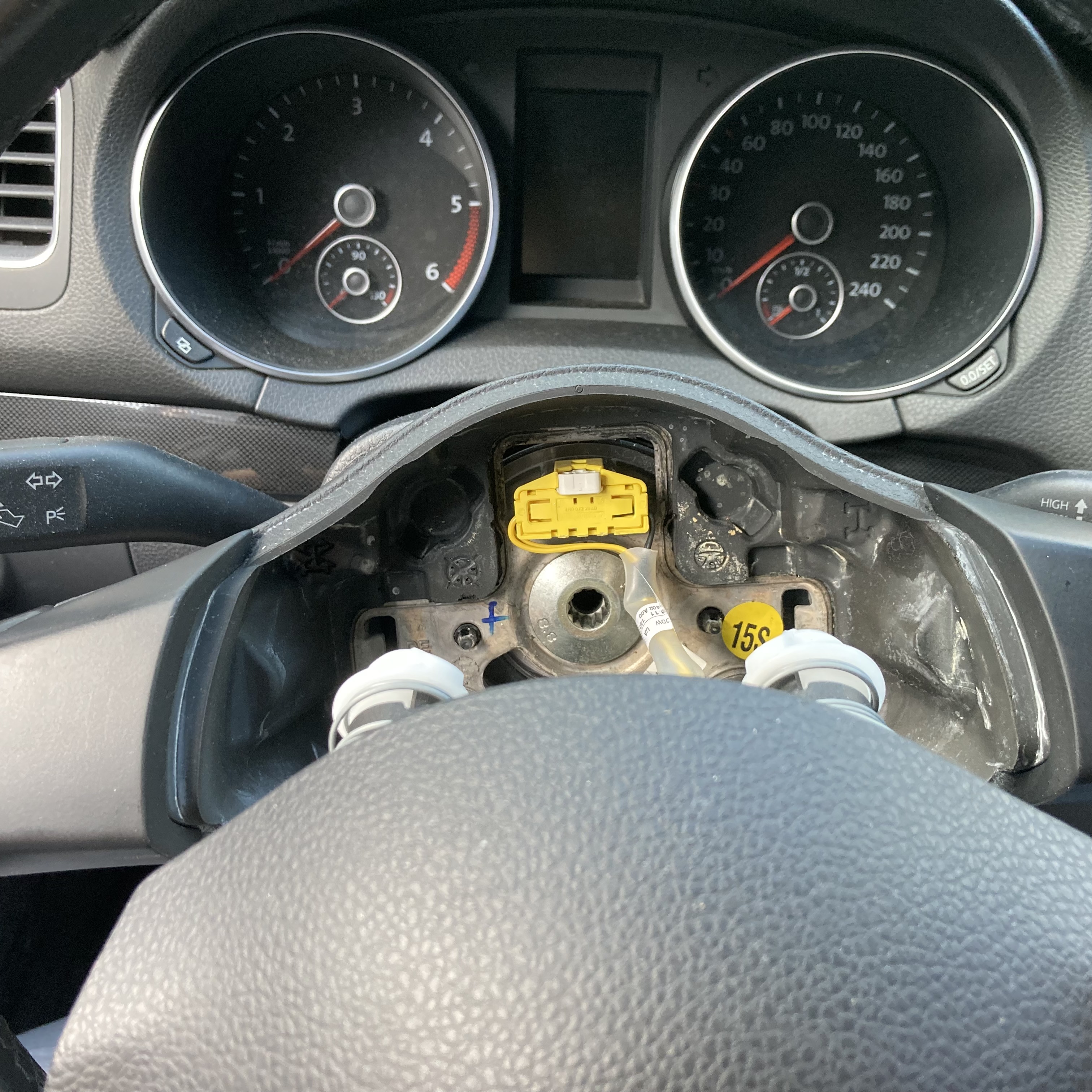

에어백 고정 고리를 뺀후 사진입니다.

에어백 제거중

에어백 배선을 제거해줍니다.

스티어링 고정 볼트 M12를 이용하여 풀어줍니다.

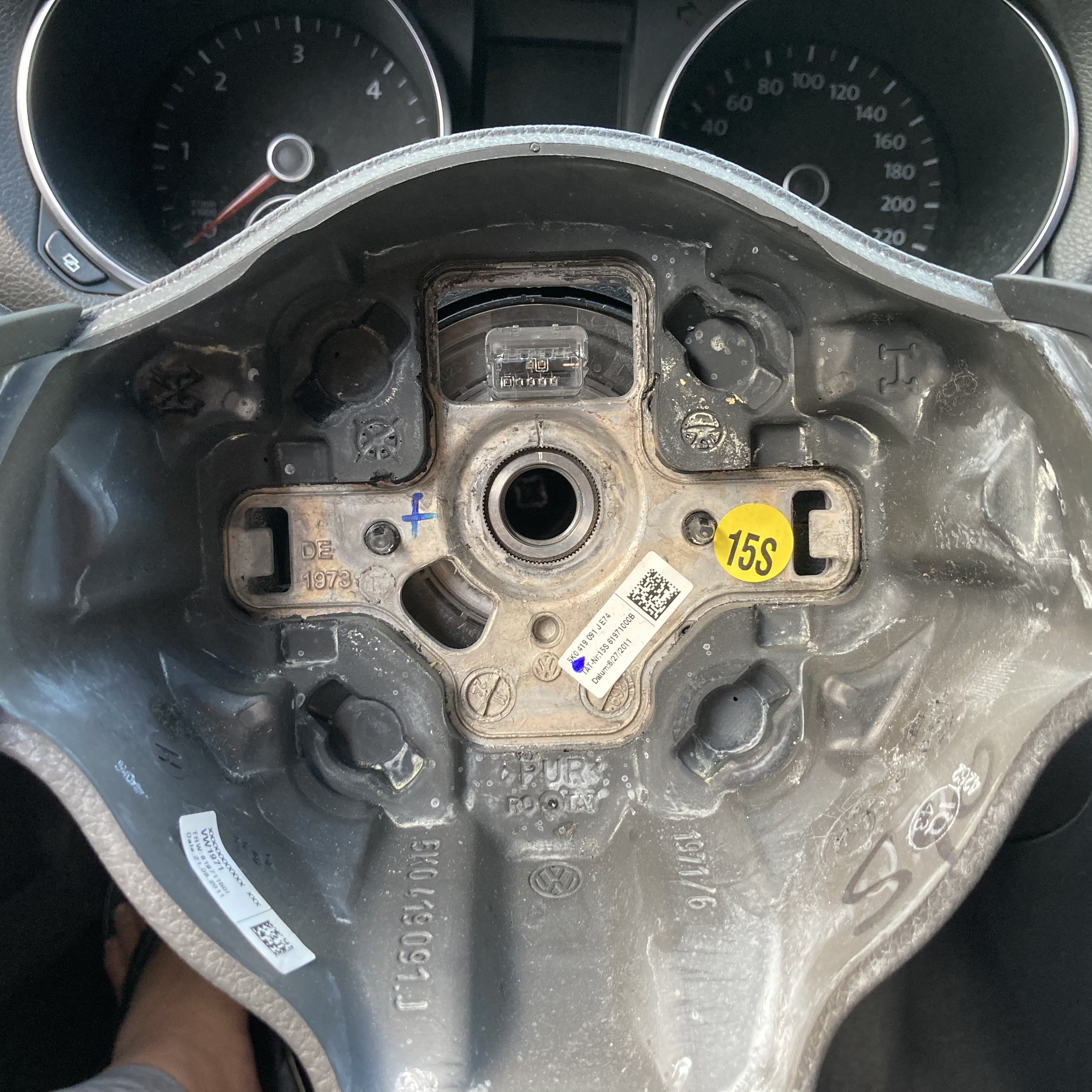

볼트 제거후 사진...

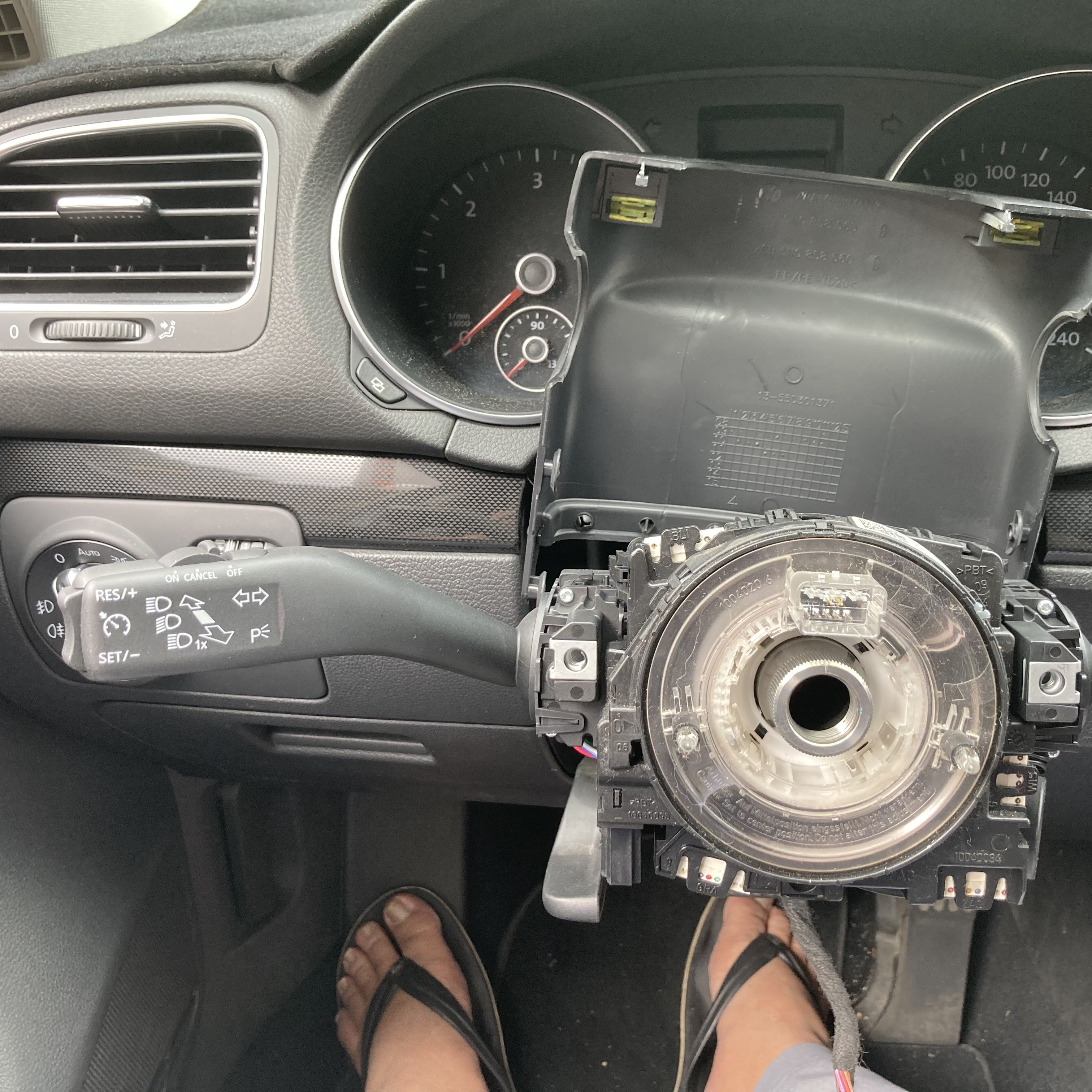

스티어링 휠제거후 보호 커버를 상 하판을 분리 해줍니다...

출고때 장착되어 있던 멀티 스위치 입니다...

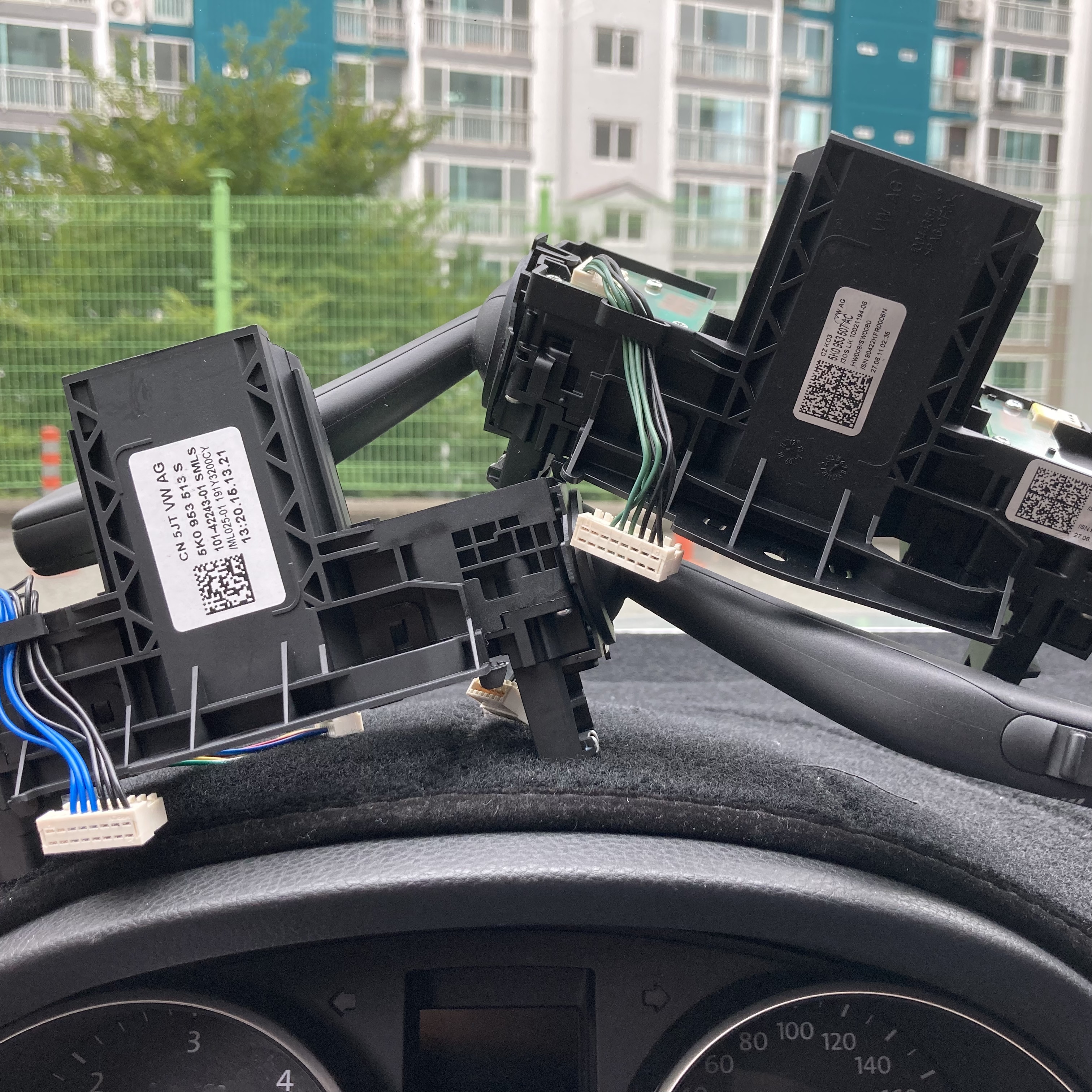

왼쪽이 새로 장착할 스위치 이며 오른쪽이 기존 스위치입니다.

아래가 새로 장착할 CCS 지워 스위치 이며 윗쪽이 출고당시 장착되어 있던 스위치입니다.

CCS지원하는 스위치를 장착할때 스티어링 휠 모듈에 배선연결부분이 막혀있습니다...

아래 원으로 표시하놓은 부분입니다...

더미 소켓으로 막혀있습니다...저 부분은 제거해주어야합니다.

제거하면 더미 소켓입니다.

더미소켓을 제거하고 CCS지원 스위치를 장착하고 모든 배선을 연결해줍니다..

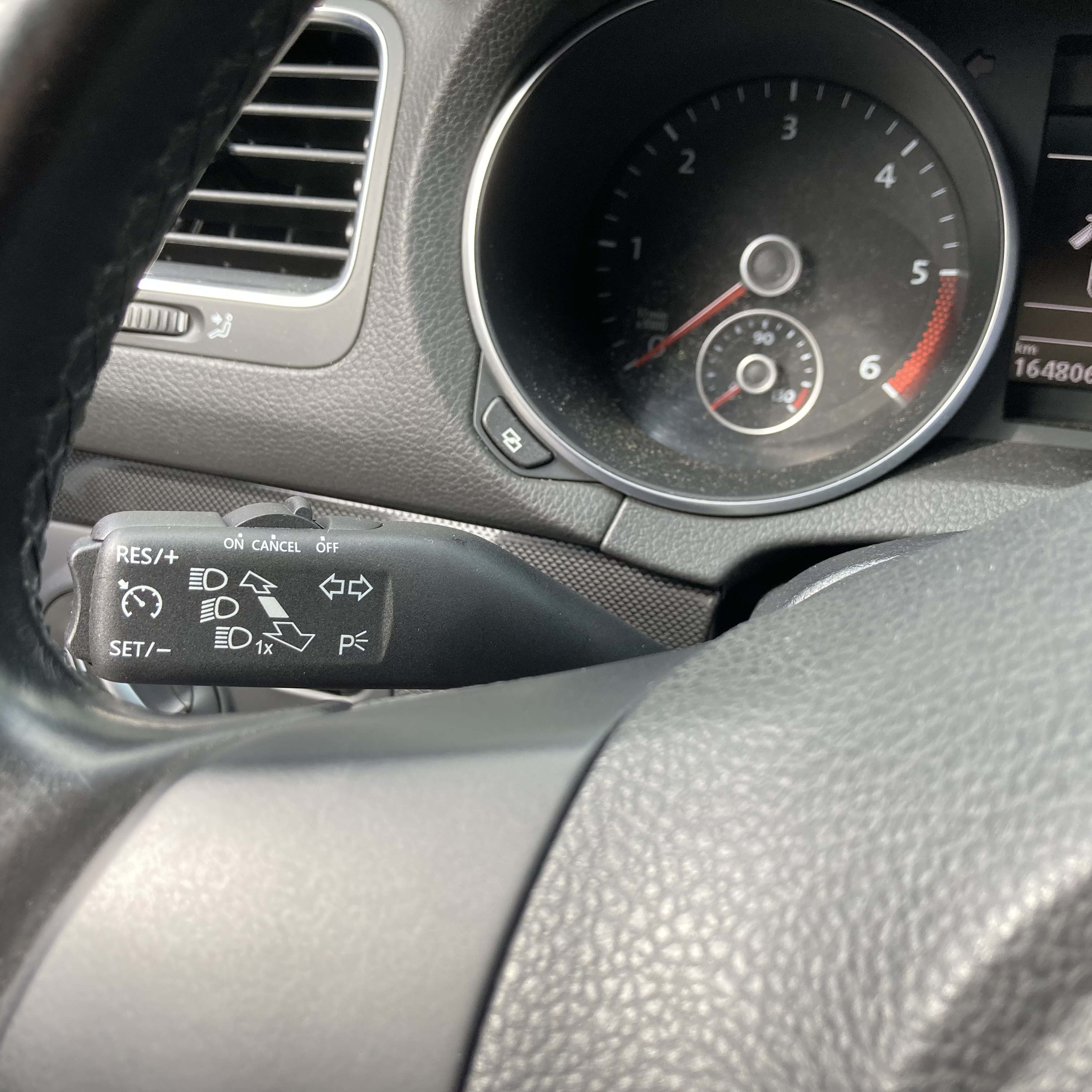

모두 조립한후 ccs스위치가 생겼네요....이제 코딩만 하면 됩니다.



저녁에 다시 차로 와서 VCDS로 코딩을 합니다....

유튜브에서 올라온 방법과는 많이 다르네요....제 차량의 경우는

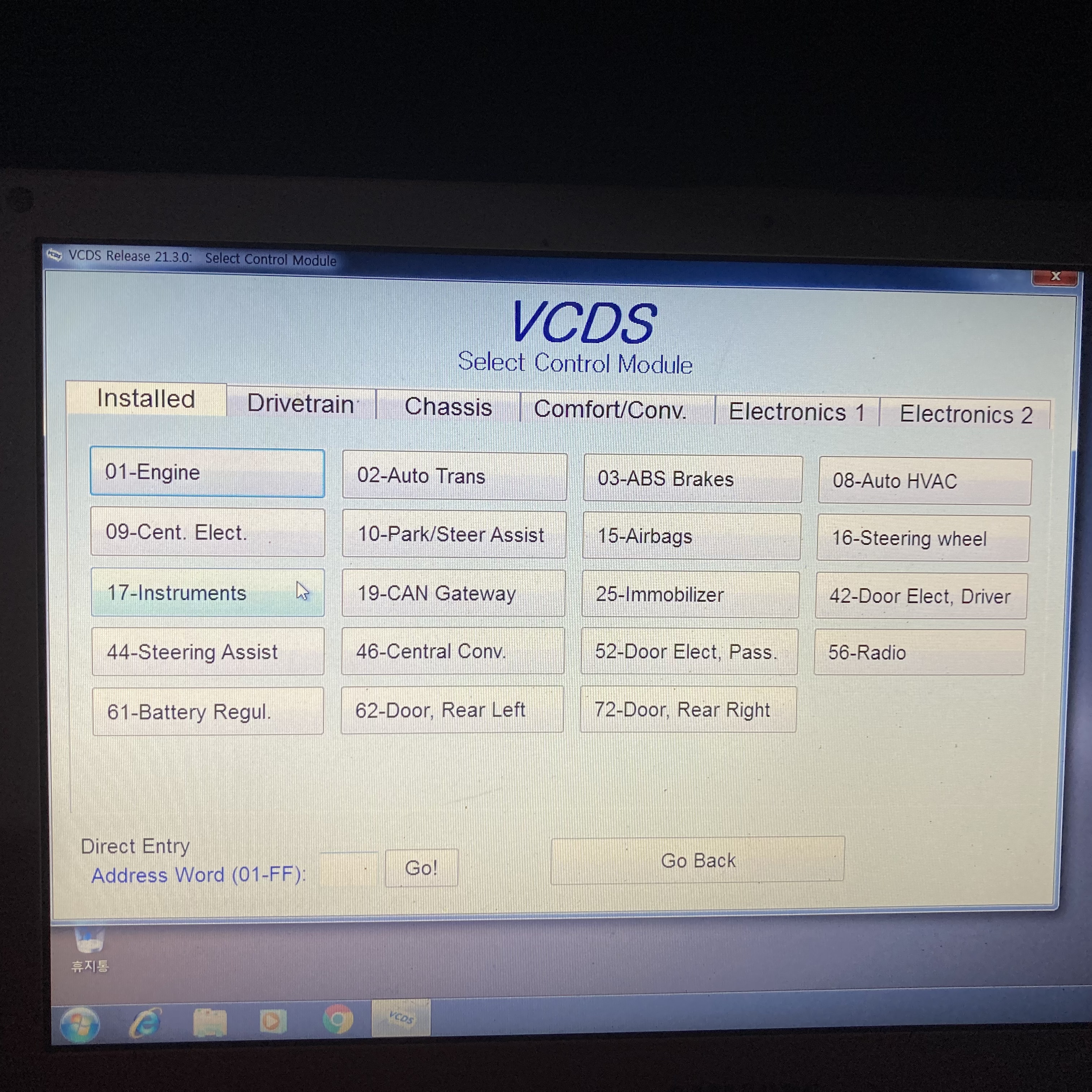

01 엔진 항목으로 들어갑니다...

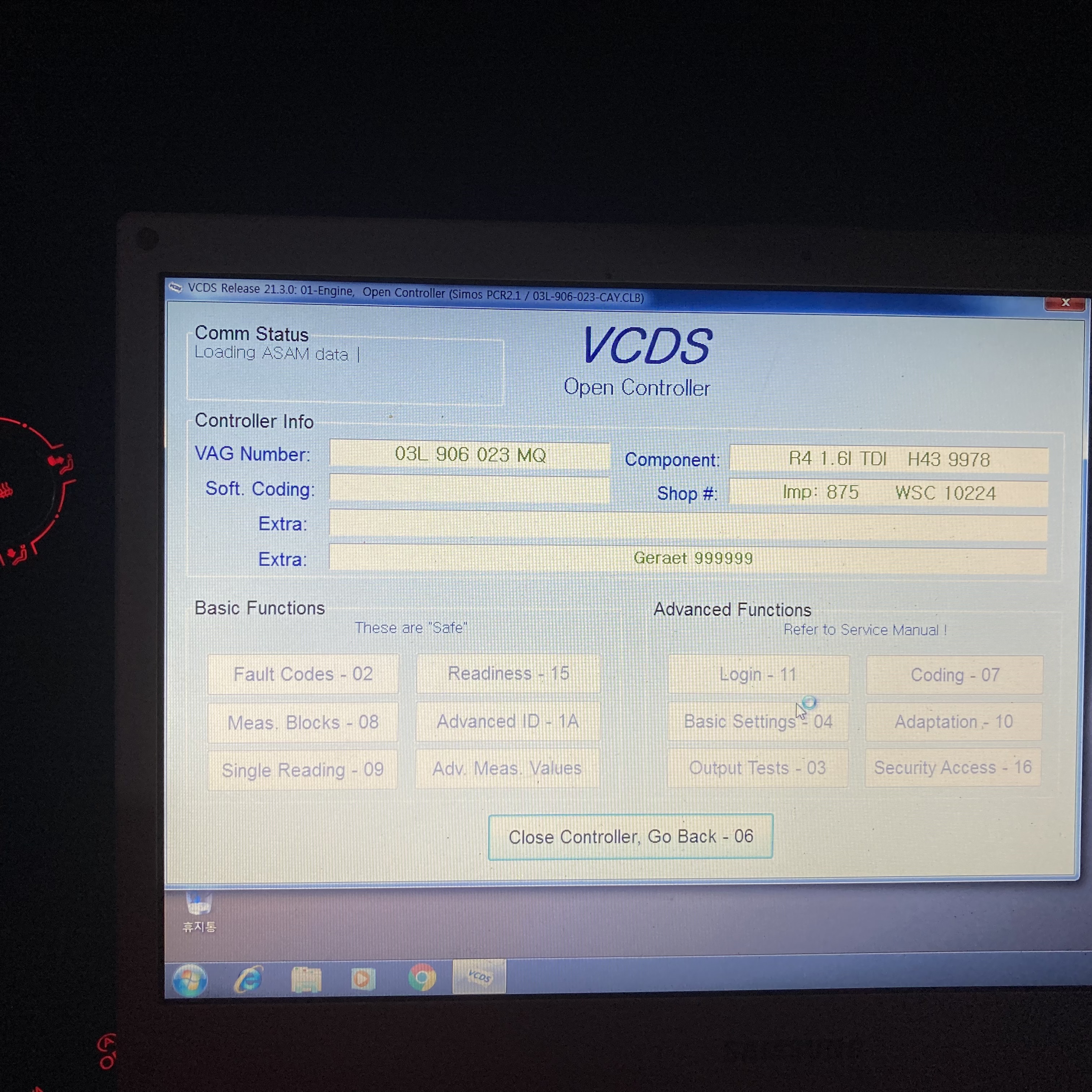

유튜브등에서 코딩할때는 Coding-11 또는 Login-11이 활성화되어 Activation code 11463을 넣어 활성화 시키던데 제차는 Coding-07에 들어가서 코딩을 했습니다....정확한것인지.....?



Coding-07에들어가서 Long Coding Help로 코딩을 합니다....

Cruise control System (CCS) installed로 선택해주고 코딩...



Engine쪽만 코딩하면 에러코드가 뜹니다...

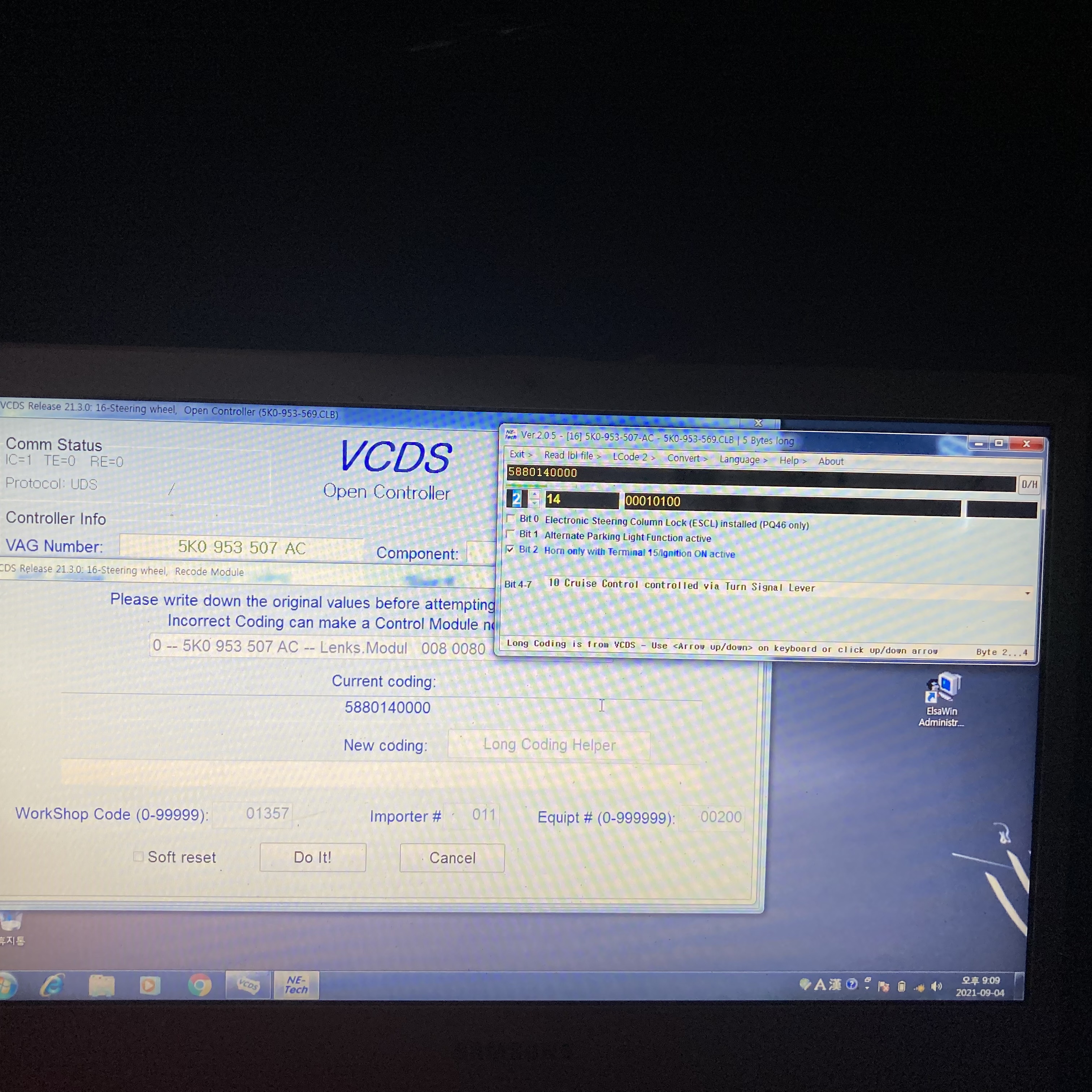

Engine쪽 코딩 후 16 Stieerring Wheel에 들어가서 코딩을 한번더 해주어야합니다.

Coding-07----->Long Coding Help로 들어가서 Cruise Control controlled via Turn Signal Lever을 선택해서 활성화 시켜줍니다.



코딩을 끝냈습니다....

Cruise on시 일단 계기판 창에 표시가 잘 나타납니다.



CCS 설치후 작동 영상입니다.

잘 작동합니다...

살짝 걱정했거든요....^^

이렇게 필요 옵션이였던 ccs를 설치 완료했습니다
