W140 S320L 96년식 애마의 공조기 스위치 수리 DIY

W140 S320L 96년식 애마의 공조기 스위치 수리를 했습니다....

수리이유는 어제 운행도중 왼족의 AUTO번튼을 눌렀는데 갑자기 쑥 들어가며 버튼이 눌러지지 않았습니다....

운행종료후 이유를 확인하기 위해 왼쪽의 AUTO버튼만 분리후 확인해보니 내부의 마이크로 스위치를 눌러주는 판부분이 클렉이 생겨 힘을 받지 못하네요...ㅠㅠ

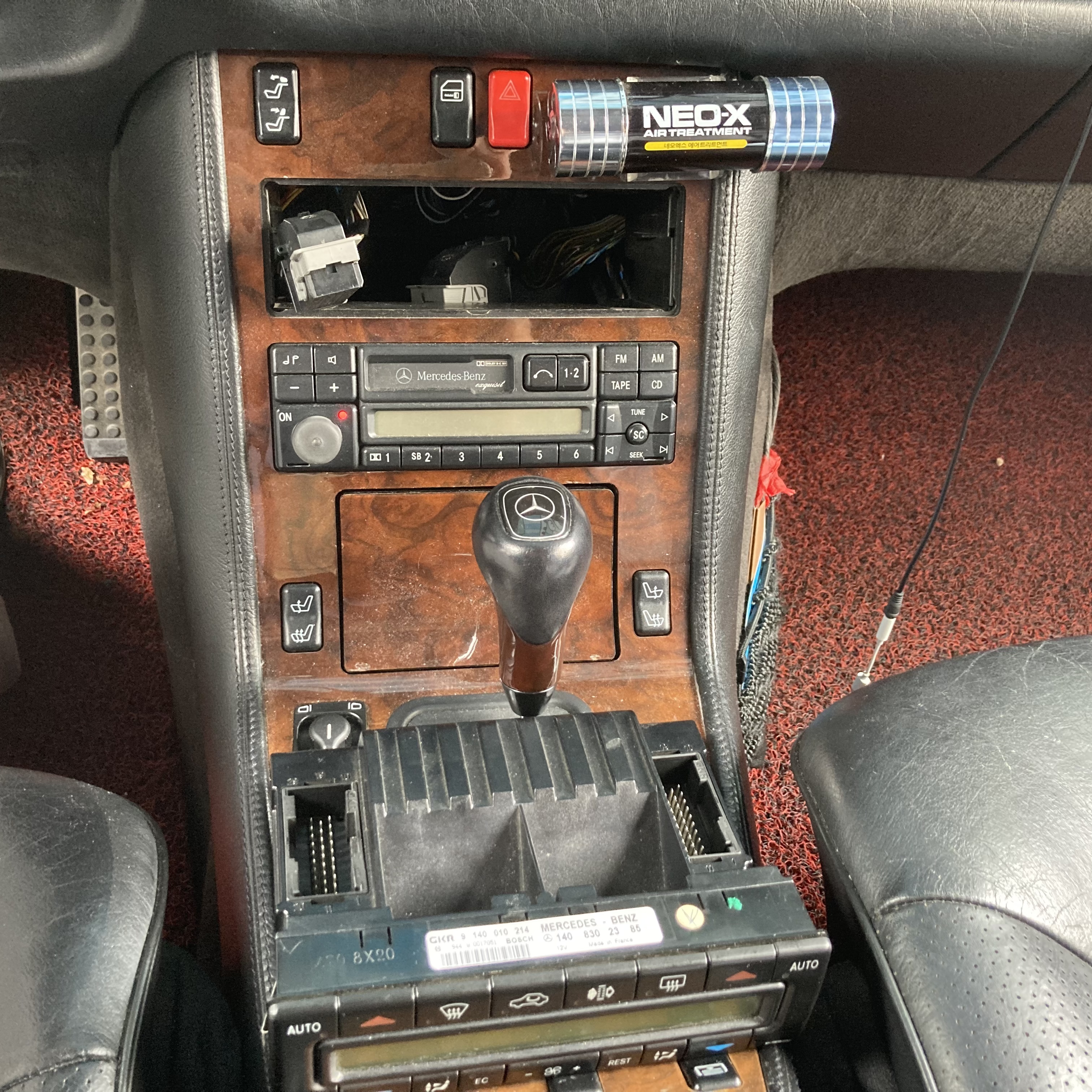

어제 저녁먹고 차에가서 공조기를 탈거해왔습니다....

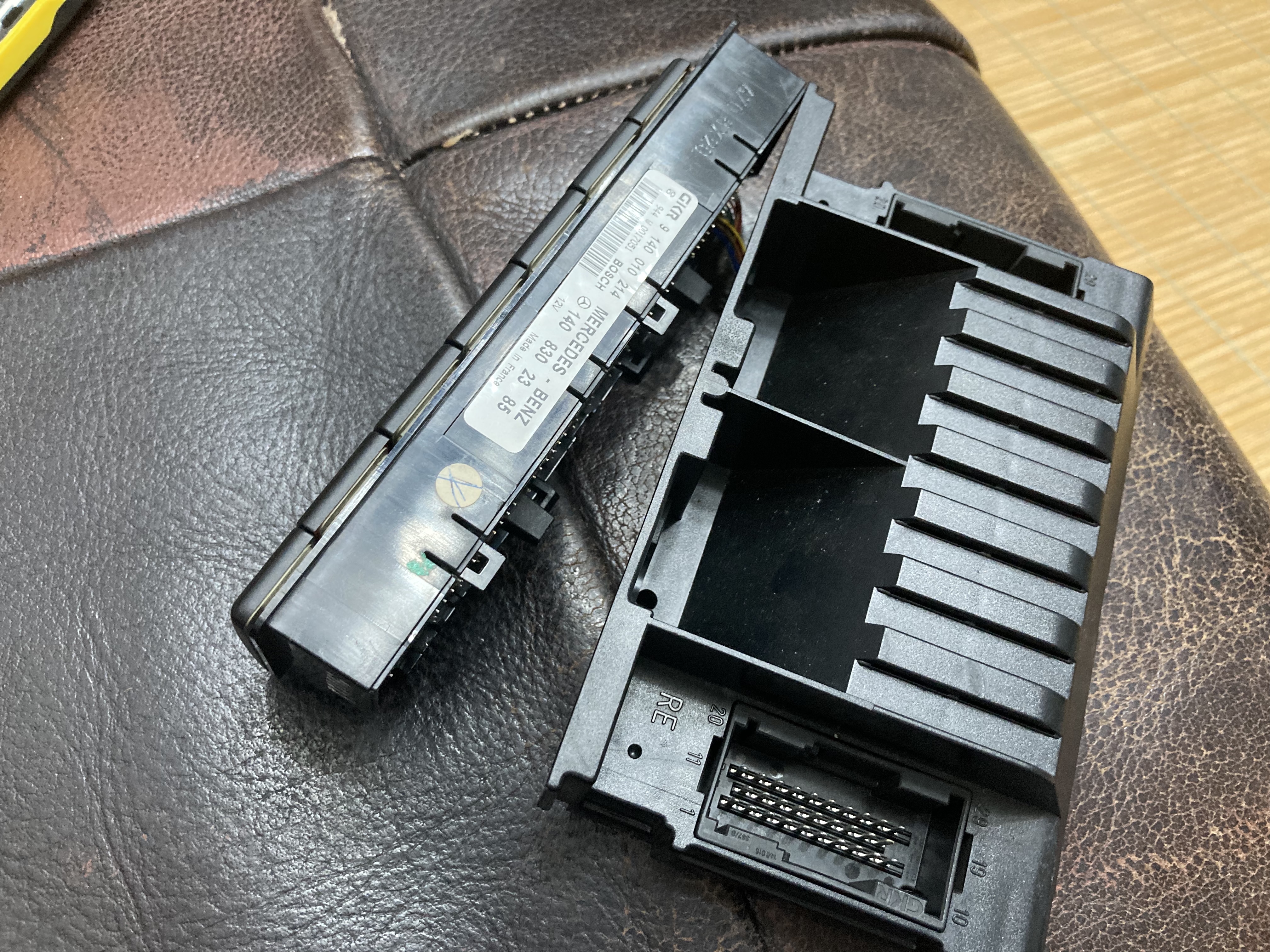

탈거해서 작업 준비중 입니다....

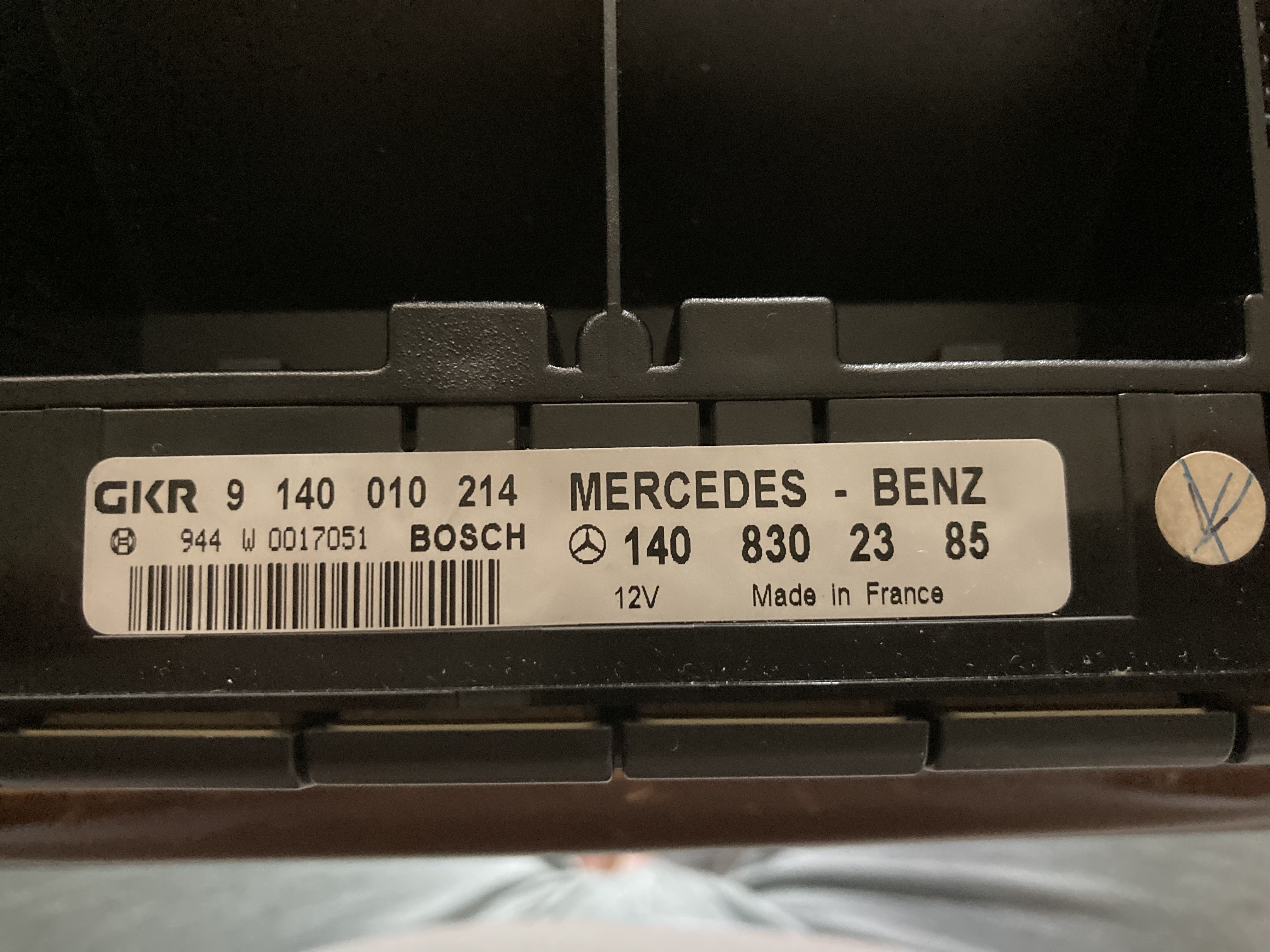

제 차량에 장착되어 있는 공조기의 품번입니다....

140으로 시작하는 공조기가 있고 210으로 시작하는 공조기가 있습니다...

모양도 같고 장착되는 케이블도 같은데 품번이 바뀌면 공조팬이 최대 속도로 가동됩니다...

중고로 구하실때 모양만 같다고 구하시면 큰낭폐를 볼수 있습니다...

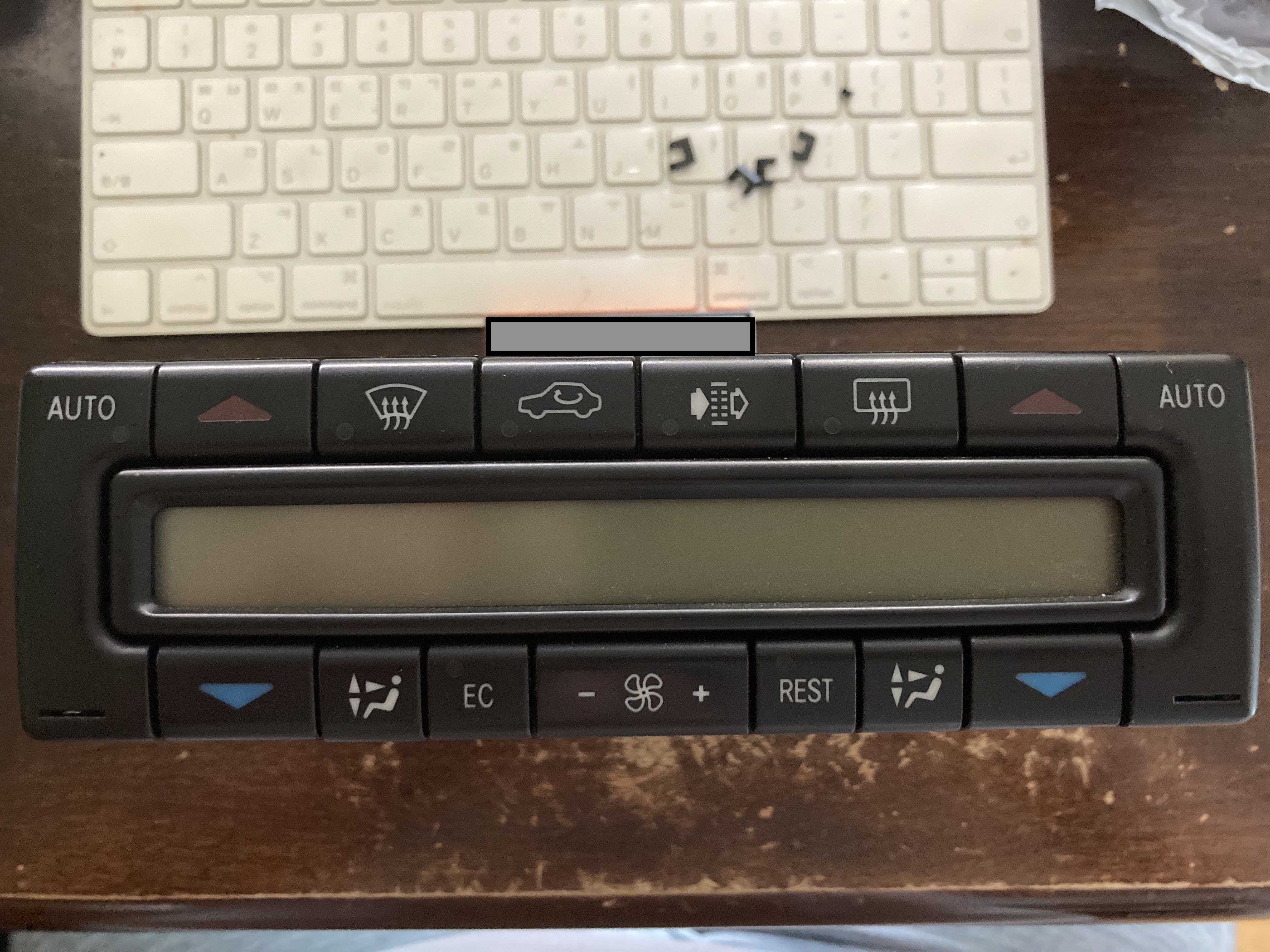

분리를 시작합니다....전 판넬분리..

전 판넬 분리하면 조모양입니다....

케이블이 분리되지 않는 타잎입니다....

왼쪽 AUTO스위치를 분리한 사진입니다....

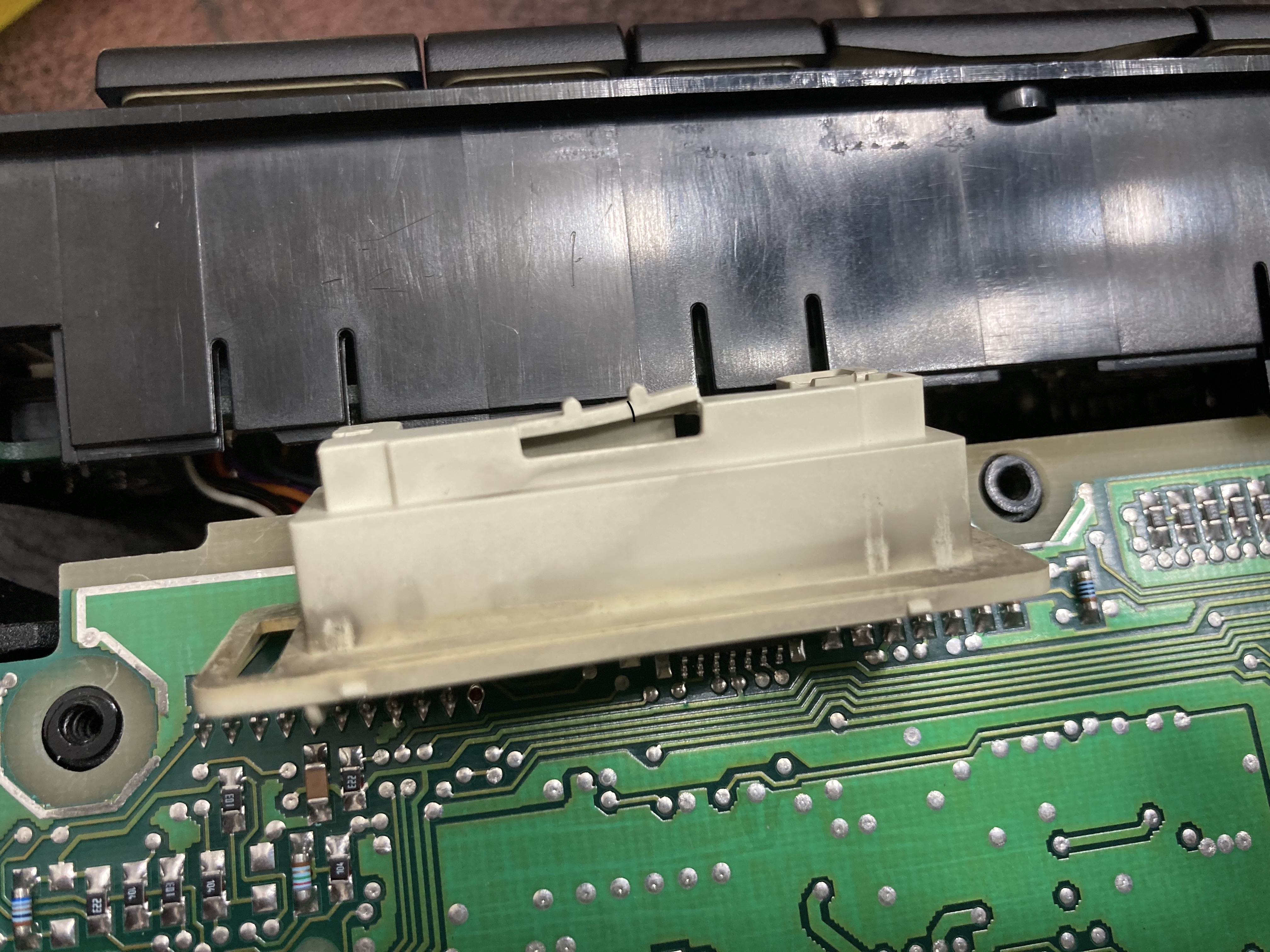

사진중앙의 백색의 스위치가 마이크로 스위치입니다....

마이크로스위치 위에 백색의 프라스틱이 하나 더 올려져있어 AUTO스위치를 중앙에 누르지 않더라도 작동되게 되어있는것이네요.

겉 커버를 분리하고 내부의 백색 주 커버를 분리했습니다...

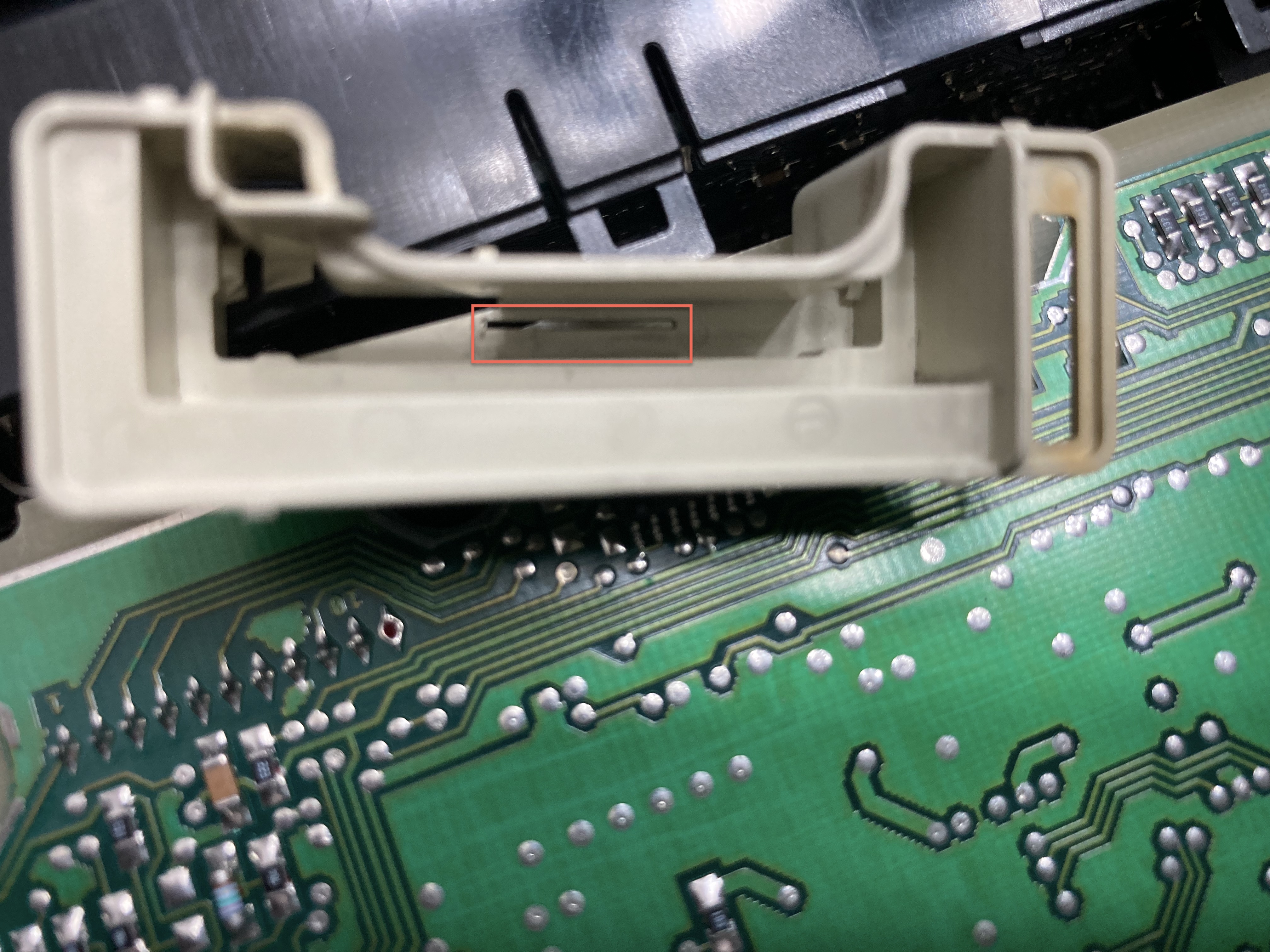

사진에 보이는 붉은선 부분 왼쪽선은 파손 분리 그 다음 선은 클렉이 나있습니다..

파손된 부분은 보기위해 외부로 밀어내어 찍었습니다...

중앙에 보이는 검은색 선이 두번째 클렉이 난 부분입니다.

1차로 파손된 부분과 클렉부분을 수리한 사진입니다....

수리한 후 프라스틱을 강하게 보강작업을 해주었습니다....

보강작업 사진은 찍지 못했네요....

열과 부수적 작업이 많은 관계로 사진을 찍지 못했습니다.



작업완료후 장착하고 live data를 확인할수있는 모드로 진입했습니다...

수리가 잘되었네요.....

파손되었던 버튼 수리가 잘되어 작동잘합니다....

클릭감도 훨신 좋아졌습니다...

연식이 오래되다 보니 프라스틱부분들이 자연 파손되는 부분이 많이 생기네요....
